| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2207002 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| module: | 16 | Materiaal: | 20CrNi2MoA |
|---|---|---|---|
| Warmtebehandeling: | Het carbureren | Vervaardiging: | Gear teeeth slijpen |
| Helixhoek: | 35° | Uiteindediameter: | 720mm |

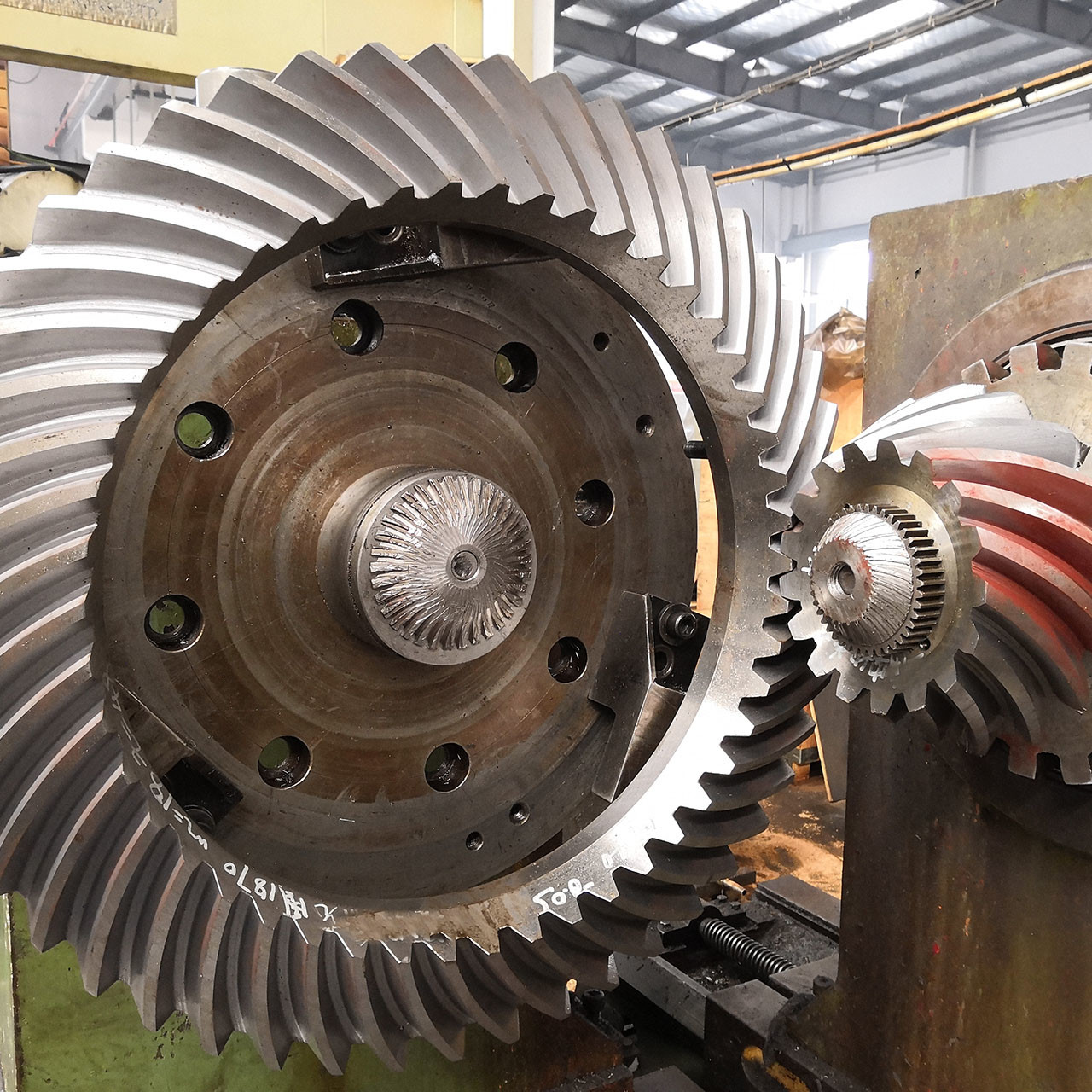

| Markeren: | 20CrNi2 MoA Bevel Spiral Gear,16 Toestellen van de Module Malende Transmissie,Het Spiraalvormige Toestel van de 16 Moduleschuine rand |
||
1) Beschrijving van spiraalbevelgereedschap
Spiraalvormige scheefgetouwen zorgen voor een geleidelijke betrokkenheid en een groter contactoppervlak op een gegeven moment dan een
gelijkwaardige rechthoekige scharnieren.
| Producten | Spiraalversnellingsbakken |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gleason |
| Vervaardiging | Vervaardiging van gereedschappen |
| Tanden knarsen | √ |
| Module (M) | 16 |
| Aantal tanden (Z) | 37T |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Genauigheidsgraad | ISO-klasse 5-6 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productieapparatuur
Productieproces
Vervaardiging en vervaardiging van elektrische apparatuur
Inspectie van het slijpen door warmtebehandeling
