| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2207002 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| module: | 16.477 | Drukhoek: | 20° |
|---|---|---|---|
| Helixhoek: | 15° | materiaal: | 17CrNiMo6 |
| Warmtebehandeling: | Het carbureren | Vervaardiging: | Gear teeeth slijpen |
| Markeren: | 16.477 de Spiraalvormige Konische Tandwielen van het modulestaal,Het interne Rechthoekige spiraalvormige toestel van de Latschuine rand,16.477 het spiraalvormige toestel van de moduleschuine rand |
||

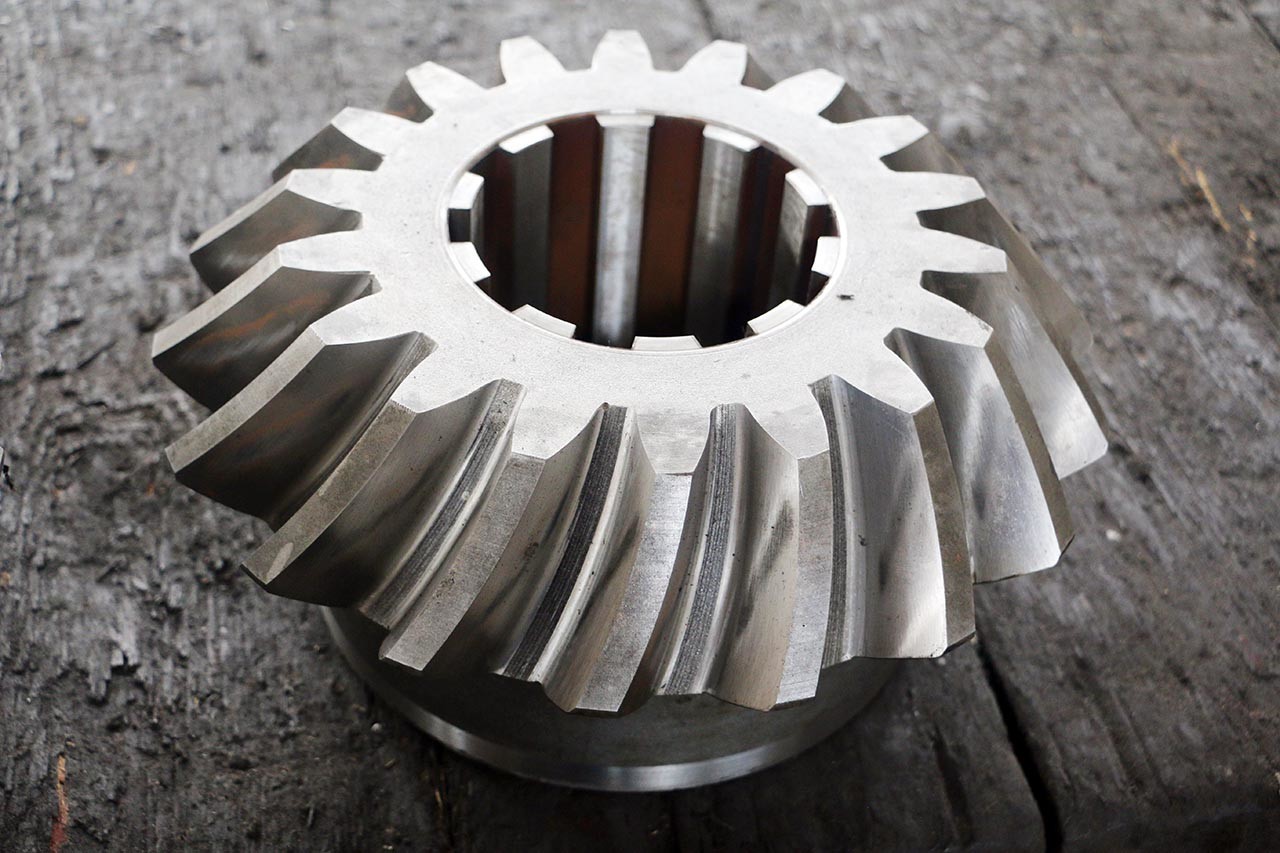

16.477 Module Stalen Spiraalvormige Kegeltandwielen met Interne Rechthoekige Spline
1) Beschrijving van spiraalvormig kegeltandwiel
Een spiraalvormig kegeltandwiel is een speciaal type kegeltandwiel, een spiraalvormig kegeltandwiel met een gebogen spiraalhoek.
2) Tandwielkwaliteit van spiraalvormig kegeltandwiel
Standaard spiraalvormig kegeltandwiel vervaardigd door tandwielen te frezen.
Het spiraalvormige kegeltandwiel kan na warmtebehandeling met tandwielen worden geslepen.
De tandwielkwaliteit kan ISO 5-6 klasse (AGMA 10-11 Klasse) bereiken
| Producten | Spiraalvormige Kegeltandwielen met Interne Splines |
| Op Maat Gemaakt | √ |
| Tandprofiel Type | Gleason |
| Wormwiel Fabricage | Tandwiel Frezen & Tandwiel Slijpen |
| Wormas Tandwiel Slijpen | √ |
| Module (M) | 16.477 |
| Aantal Tanden (Z) | 18 & 23T |
| Drukhoek (α) | 20° |
| Spiraalhoek | 15° |
| Wormas Nauwkeurigheidsklasse | ISO 6 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakkige Hardheid | 58-62HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productie Apparatuur
Productieproces
Smeden Machinale Bewerking Snijden

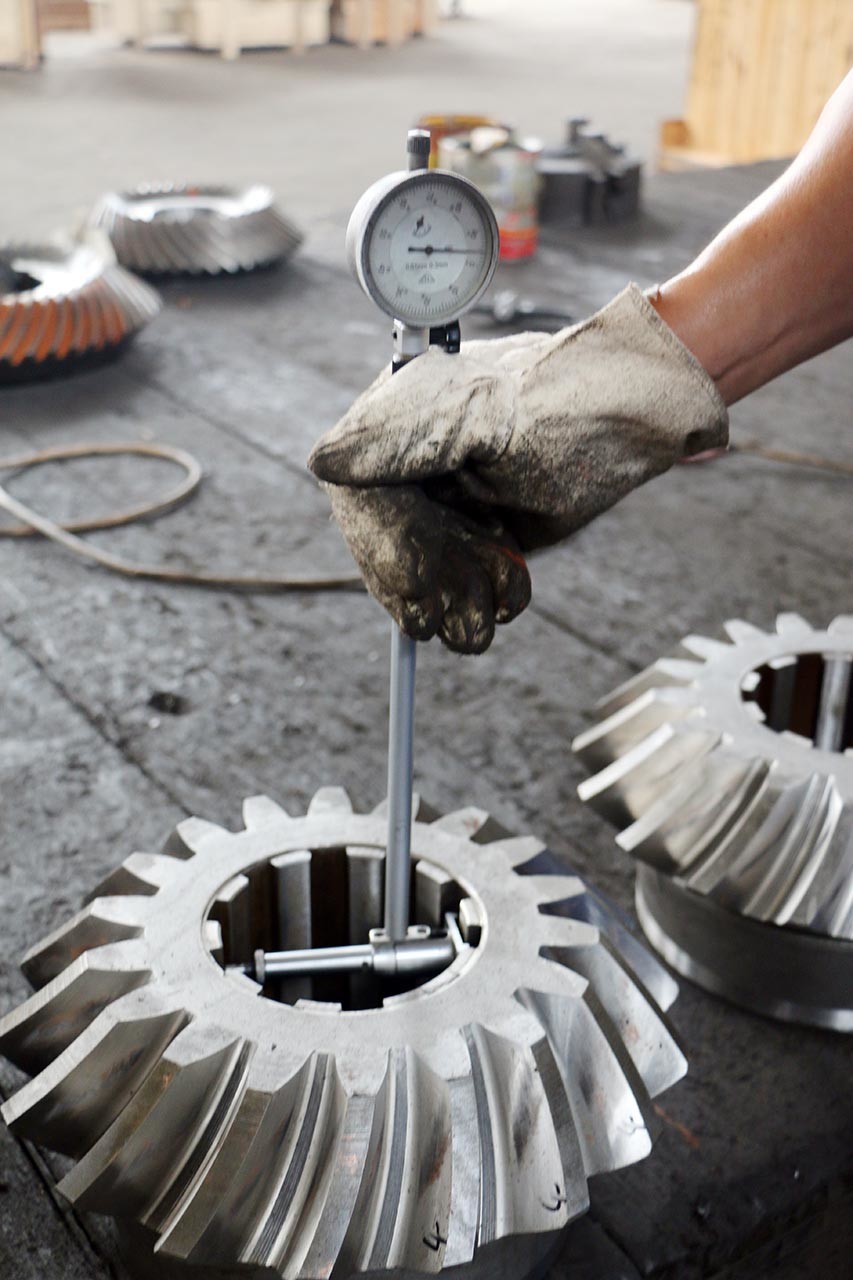

Warmtebehandeling Slijpen Inspectie
