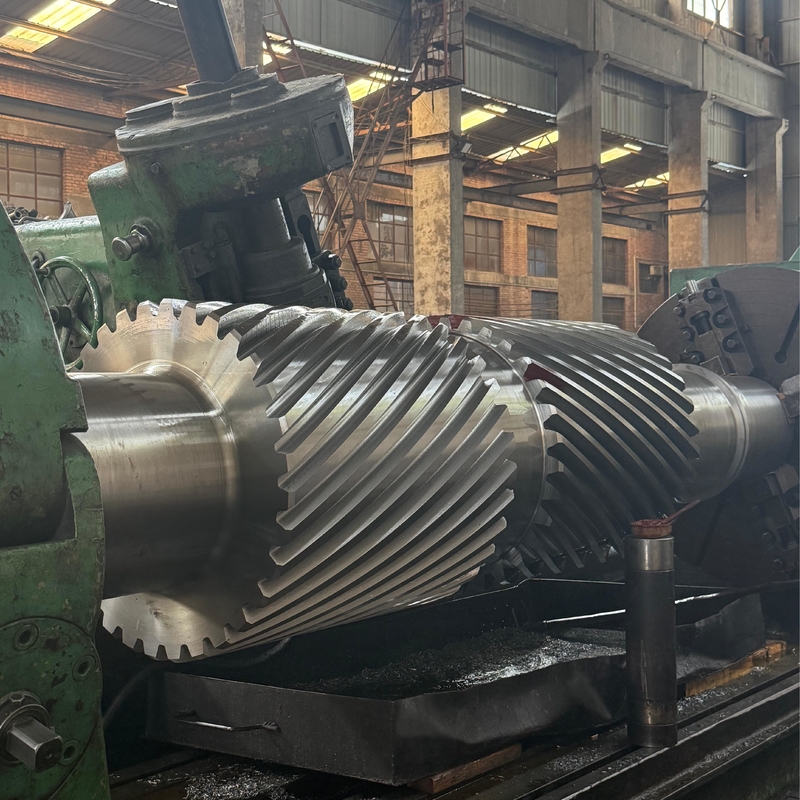

Stalen dubbelspirale tandwielen ISO 8-9 voor hoogvermogenstransmissie

Plaats van herkomst	China
Merknaam	YIZGEAR

Productdetails

Kwaliteitsrang:

ISO 8-9

Materiaal:

Staal

Vervaardiging:

Uitrusting

Maat:

Verschillende maten beschikbaar

Tandnauwkeurigheid:

ISO 8-9

Aantal tanden:

Hangt af van de maat

Profieltype:

Dubbele spiraalvormige uitrusting

Markeren:

Stalen dubbelspiraalraten ISO 8-9

Helical gear met een transmissie van groot vermogen

Doppelspiraalraten met garantie

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Verpakking Details

Kist van triplex

Levertijd

30 dagen

Betalingscondities

L/C, T/T

Levering vermogen

500 Reeksen/Maand

Productbeschrijving

High-Power Transmission Precision Parts Bewerking met dubbele spiraalvormige tandwielen

Productspecificaties

Aantekening	Waarde
Kwaliteitsgraad	ISO 8-9
Materiaal	Staal
Vervaardiging	Gereedschapsverzorging
Grootte	Verscheidene afmetingen beschikbaar
Tandnauwkeurigheid	ISO 8-9
Aantal tanden	Afhankelijk van de grootte.
Profieltype	Doppelspiraalversnelling

Productbeschrijving

Beschrijving van dubbelspiraalverbindingen:Vanuit het oogpunt van de relatie tussen vermogenstransfer-efficiëntie en structurele afmetingen is een dubbelspiraalband een vorm van tandwielband dat meer vermogen kan overbrengen in een volume-eenheid,en de krachtdichtheid wordt verbeterd door het optimaliseren van de tand lay-out en krachtverdeling.

Kenmerken van dubbelspiraalversnellingsgestel:

De overbrengingsvermogen is groter onder dezelfde grootte
De symmetrische verdeling van de tanden zorgt ervoor dat de contactspanning gelijkmatiger is met een hoog materiaalverbruik
De compacte structuur maakt een krachtige transmissie mogelijk op beperkte ruimte
Sterke weerstand tegen overbelasting met een lading die wordt gedeeld door meerdere sets wieltanden

Werkingsbeginsel:Wanneer de symmetrische tanden worden blootgesteld aan een hoge stroomopname, werken ze tegelijkertijd met meerdere tandoppervlakken, waardoor het koppel wordt verdeeld over meer contactpunten.een efficiënte overbrenging van hoog vermogen in kleinere structuren mogelijk maken en tegelijkertijd overmatige slijtage of breuk voorkomen.

Toepassingen:Apparatuur waarvoor in compacte ruimtes een ultrahoge vermogensoverdracht vereist is, met inbegrip van versnellingsbakken voor de reductie van het stuwingssysteem van schepen en snelheidsverhogers voor grote windturbines.

Technische specificaties

Kenmerken	Specificatie
Op maat gemaakt	✓
Typ van het versnellingsprofiel	Cylindrische toerusting
Vervaardiging	Vervaardiging van toerusting
Tanden knarsen	✓
DP	Gewoon
Aantal tanden (Z)	Gewoon
Drukhoek (α)	Gewoon
Loodhoek	Gewoon
Tanden nauwkeurigheidsgraad	ISO 9 graad
Warmtebehandeling	Verdoofing en tempering
Hardheid van het oppervlak	260-300HB

Vergelijking van staalcode-klassen

CHINA/Verenigd Koninkrijk	ISO	GOST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
