Dubbele spiraalvormige tandwielen

1) Beschrijvingen van dubbele schroefvertanding

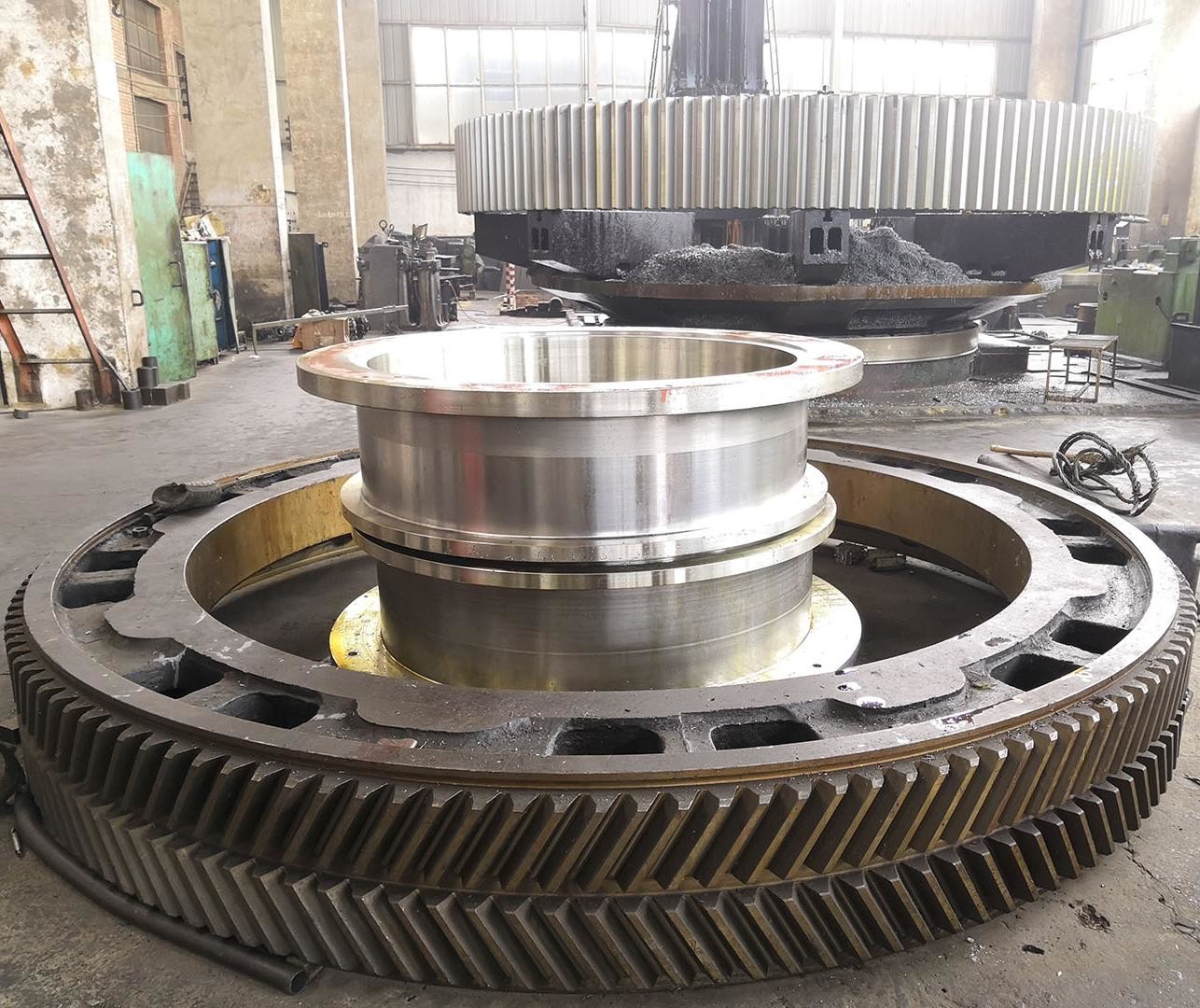

Een dubbele schroefvertanding is een type tandwiel dat bestaat uit twee sets schroeftanden met tegengestelde richtingen.

Het tandprofiel is symmetrisch verdeeld, vergelijkbaar met een visgraattandwiel, maar het heeft meestal een centrale uitsparing voor de snijkant om de verwerking te vergemakkelijken.
2) Kenmerken van dubbele schroefvertanding

a) Het bestaat uit links- en rechtshandige schroefvertandingen die in tegengestelde richtingen zijn gerangschikt,

    met een bewerkingsgroef in het midden (gedeeltelijk ontworpen als een naadloze, continue structuur).

b) Wanneer de schroefvertandingen in elkaar grijpen, worden axiale krachten gegenereerd.

    De symmetrische opstelling van de dubbele schroefvertandingen heft echter de axiale krachten aan de linker- en rechterkant op.

3) Voordelen van dubbele schroefvertanding
a) Zelfbalancerende axiale kracht: Geen extra druklagers nodig, vereenvoudigt de ondersteuningsstructuur en vermindert de systeemcomplexiteit.

b) Hoge draagkracht: De multi-tand gelijktijdige aangrijpingskarakteristiek van schroefvertandingen zorgt voor een gelijkmatigere

    verdeling van de belasting, waardoor ze geschikt zijn voor transmissies met hoog vermogen.
