Gedetailleerde informatie

Vervaardigingsmethode:	Het machinaal bewerken/Toestel het Vormen	Vervaardiging:	Vervaardiging van tandwielen
Vorm:	van de soort gebruikt voor de vervaardiging van motorvoertuigen	Drukhoek:	20 graden
Aantal tanden:	15	Productietijd:	35 dagen
Markeren:	Hoog draagvermogen Heringbone tandwielen , Gecustomiseerde heringbone tandwielen , High Power Transmissions Herringbone Gear

Productomschrijving

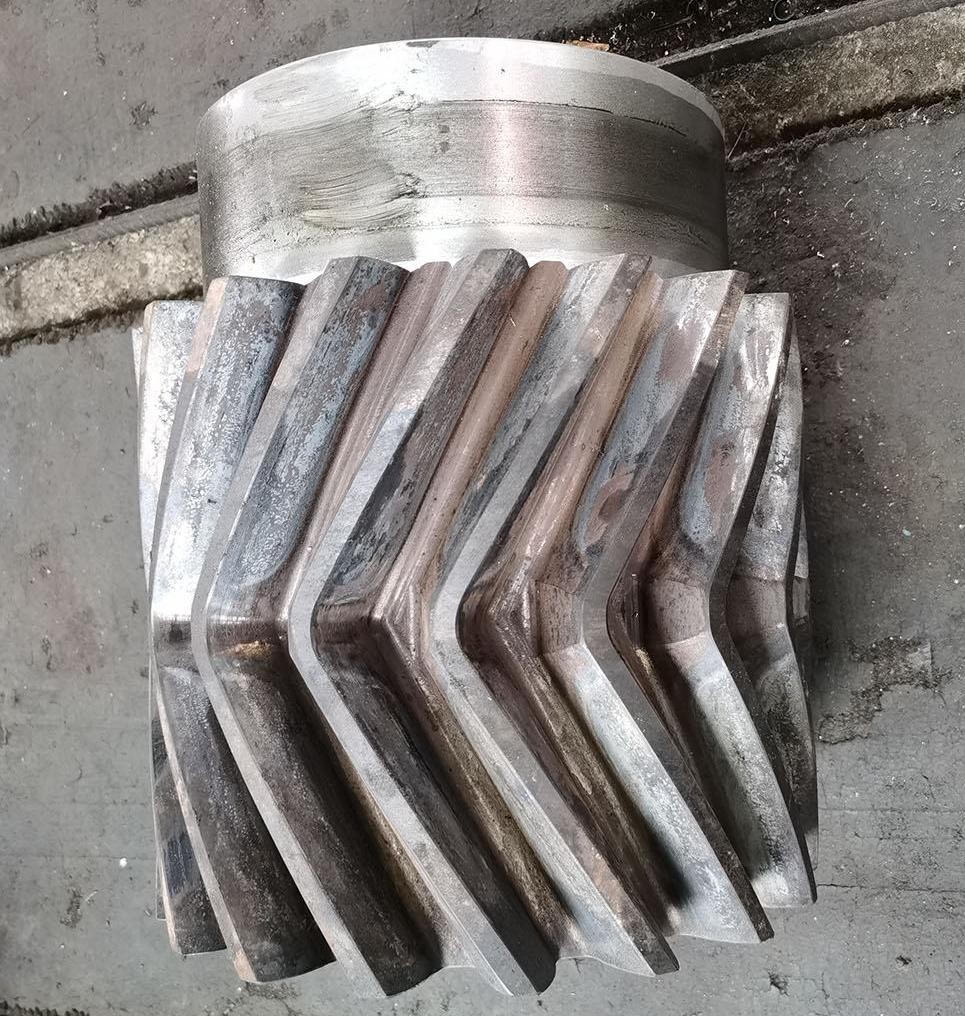

Op maat gemaakte tandwielen met een hoge draagcapaciteit voor krachtige transmissie

Productspecificaties

Aantekening	Waarde
Vervaardigingsmethode	Bewerking/versnellingsbakken
Vervaardiging	Vervaardiging van tandwielen
Vorm	van de soort gebruikt voor de vervaardiging van motorvoertuigen
Drukhoek	20 graden.
Aantal tanden	15
Productietijd	35 dagen

Productbeschrijving

Vervaardiging:Het visbeen is een soort vistuig dat bestaat uit linker- en rechter-symmetrische spiraalvormige tanden.gelijk aan de combinatie van twee spiraalvormige tandwielen met tegengestelde rotatierichtingen.

Belangrijkste kenmerken

Het heeft een dubbele spiraalvormige tand en heeft meestal een terugtrekkingsgroef in het midden (of een naadloze continue structuur).
De contactlijn op het tandoppervlak is in de vorm van een "V" en het mesproces is soepel zonder asstoot.

Technische voordelen

Verwijder de askracht: de askrachten van de linker- en rechterspiraalversnellingen annuleren elkaar, waardoor de belasting op de lagers wordt verminderd en het systeem stabieler wordt.
Hoog draagvermogen: de dubbele helixstructuur zorgt voor een gelijkmatige verdeling van de belasting, waardoor deze geschikt is voor transmissie met een hoog vermogen.

Technische specificaties

Parameter	Waarde
Op maat gemaakt	✓
Typ van het versnellingsprofiel	Cylindrische toerusting
Vervaardiging van tandwielen	Vervaardiging van toerusting
Tanden slijpen met tandwielen	✓
Module (M)	12
Aantal tanden (Z)	Gewoon
Drukhoek (α)	20°
Helixhoek (β)	Gewoon
Tanden nauwkeurigheidsgraad	ISO 8-9-klasse
Warmtebehandeling	Verdoofing en tempering
Hardheid van het oppervlak	230-260 HB

Vergelijking van staalcode-klassen

CHINA/Verenigd Koninkrijk	ISO	GOST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420

Producten galerij

label:

Plaats van herkomst:	China
Merknaam:	YIZGEAR

Min. bestelaantal:	200 sets
Prijs:	300＄
Verpakking Details:	Kist van triplex
Levertijd:	60 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	500 Reeksen/Maand
