| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Certificering: | QC |
| Modelnummer: | SP23102502 |
| Min. bestelaantal: | 5 PCs |
| Prijs: | $300/ Piece |
| Verpakking Details: | triplexkrat |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Buitendeursdiameter: | 180 mm | Schachthoek: | 90° |
|---|---|---|---|
| Hardheid: | 58-62 HRC | Vervaardigingsmethode: | Toestel het Malen |
| DP: | 5 | Binnengat: | 65 mm |
| Markeren: | Carubriserende warmtebehandeling Spiraalbevelversnellingen,Spiraalspiraalversnellingswagens,180 mm spiraalvormig gewiefd versnellingstel |
||

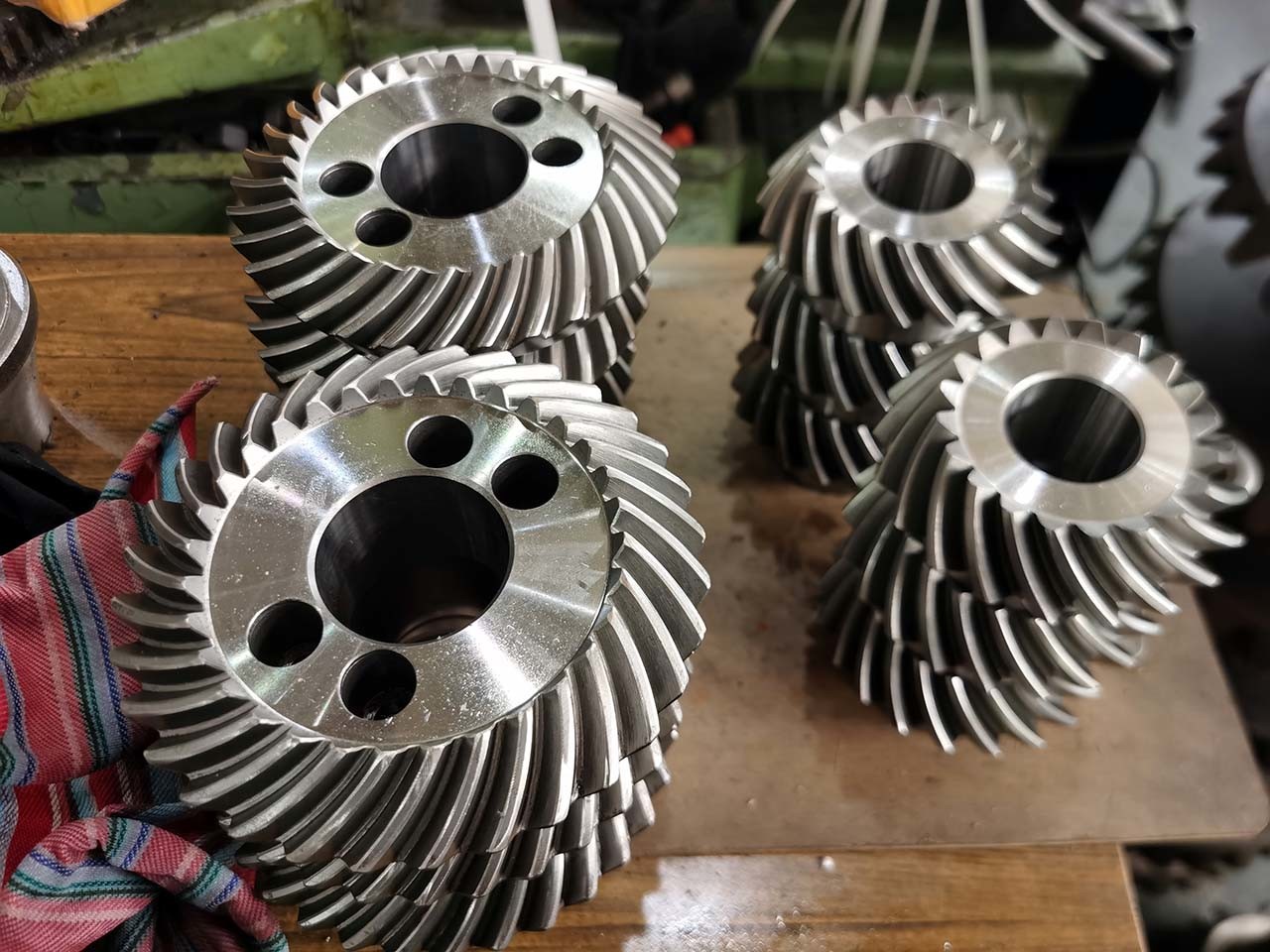

Pinion Spiraal Bevel Gear na warmtebehandeling met carubrisatie
Het spiraalvormige tandprofiel van deze tandwielen zorgt ervoor dat de belasting gelijkmatiger over de tandwand wordt verdeeld.
het draagvermogen van het vistuig verbeteren en de tandspanningen verminderen.
Deze ontwerpfunctie stelt spiraalvormige schommelversnellingen in staat om hoger koppel over te brengen en hogere snelheden te verwerken in vergelijking met rechte schommelversnellingen.
Het productieproces van spiraalvormige schommelversnellingen omvat gespecialiseerde bewerkingstechnieken zoals versnellingssnijden, vormgeven en slijpen.
De tandwielen worden gesneden met behulp van specifieke gereedschappen en machines om de gewenste spiraalvorm en tandgeometrie te creëren.
Precisie is cruciaal in het productieproces om de tand goed te laten messen, af te stemmen en de tandwielen optimaal te laten functioneren.
| Producten | Spiraalbevelversnelling |
| Op maat gemaakt | √ |
| Materiaal | 17CrNiMo6/18CrNiMo7 |
| Vervaardiging van tandwielen | Vervaardiging van gereedschappen |
| Tanden slijpen met tandwielen | √ |
| DP | 5 |
| Aantal tanden (Z) | 32 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | AGMA 10-11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRCV |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
