| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | DB23032601 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $700/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 75 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 100 stukken/maand |
| Profieltype: | Dubbel Spiraalvormig Toestel | Toestelbreedte: | 70 mm |
|---|---|---|---|
| Vervaardigingsproces: | Toestel het Hobbing | Diameterhoogte: | 1.5 |
| Kwaliteitsrang: | ISO 8-9 | Binnengat: | 100 mm |
| Markeren: | Transmissie Dubbel Spiraalvormig Toestel,ISO 8 Dubbel Spiraalvormig Toestel,Dubbel Spiraalvormig Toestel 70mm |
||

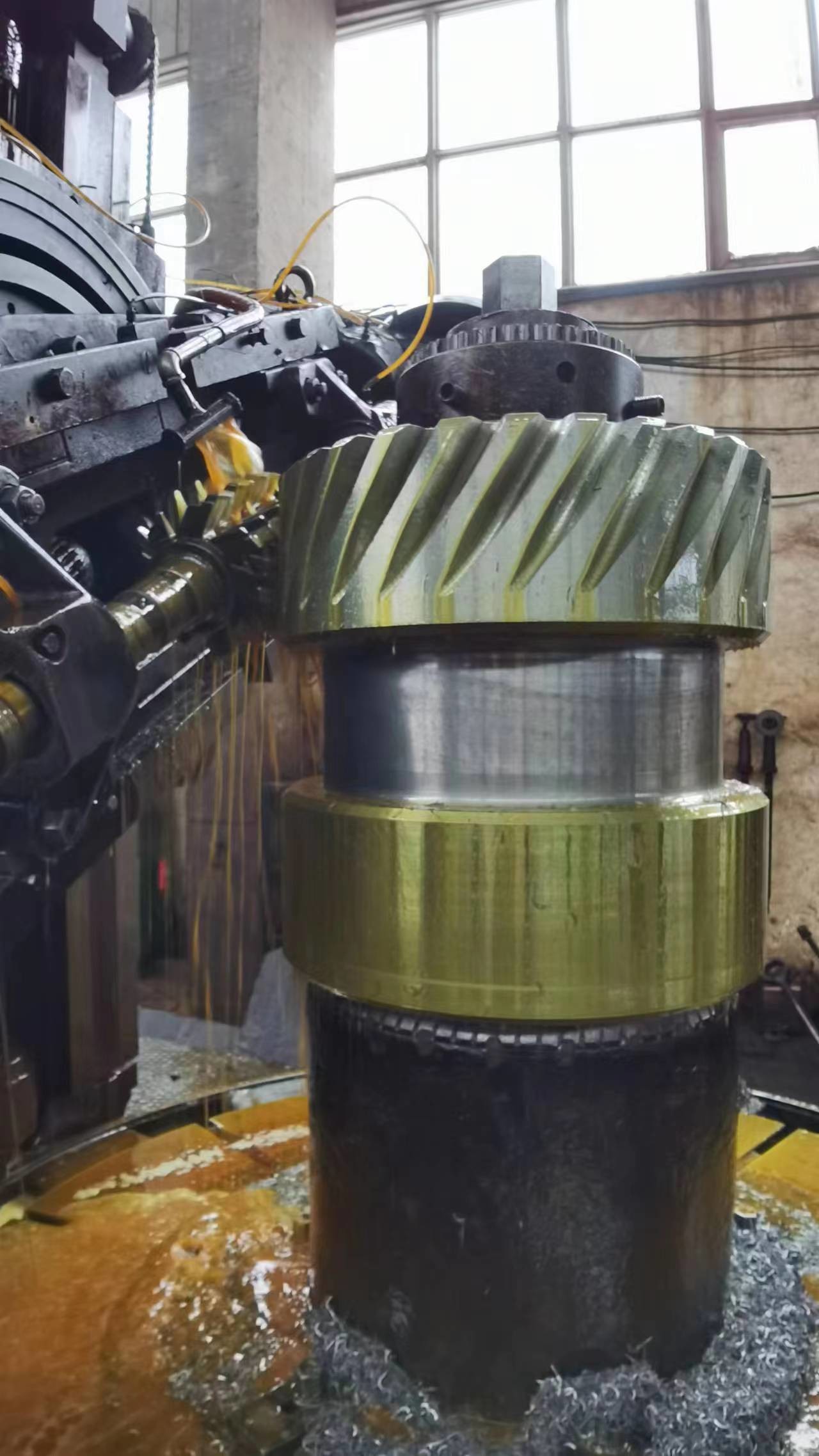

Transmissieversnellingen-Pinion Double Helical Gear Hobbing Services
Diameter Pitch 1.5
Module: 16.933
Drukhoek: 20°
Helixhoek: 15°
Materiaal: 40CrNiMoA (SAE 4340)
Vervaardigingswijze: Gear Hobbing
1) Kenmerken van dubbelspiraal
Een dubbel helixversnelling kan een hogere efficiëntie bieden.
b) De resulterende stuwkracht die wordt ontwikkeld in een dubbelspiraal is nul.
c) Dubbele spiraalversnellingen kunnen een groter vermogen overbrengen.
d) Een hoge spiraalhoek kan voordelig worden gebruikt in dubbelspiraalverbindingen
| Producten | Doppelspiraalversnelling |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | Op maat gemaakt |
| Aantal tanden (Z) | 35 |
| Drukhoek (α) | 20° |
| Loodhoek | 22° |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 260-300HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
