| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB23032601 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $800/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/Maand |
| De richting: | Rechterhand | Schachthoek: | 90° |
|---|---|---|---|
| Helixhoek: | 35° | Hardheid: | 220-260 HB |
| Toesteltanden: | 53 | materiaal: | 20CrNi2MoA |
| Markeren: | SAE 4320 Staal Spiraalvormig Konisch Tandwiel,Malen van het staal het Spiraalvormige Konische Tandwiel,20 module Spiraalvormig Konisch Tandwiel |
||
Spiraalhoek: 35°
Drukhoek: 20°
Productiemethode Gelason
Addendum Coëfficiënt 0.85
Coëfficiënt Speling 0.188
Diameter Steek 1.27
Cirkel Steek 62.832

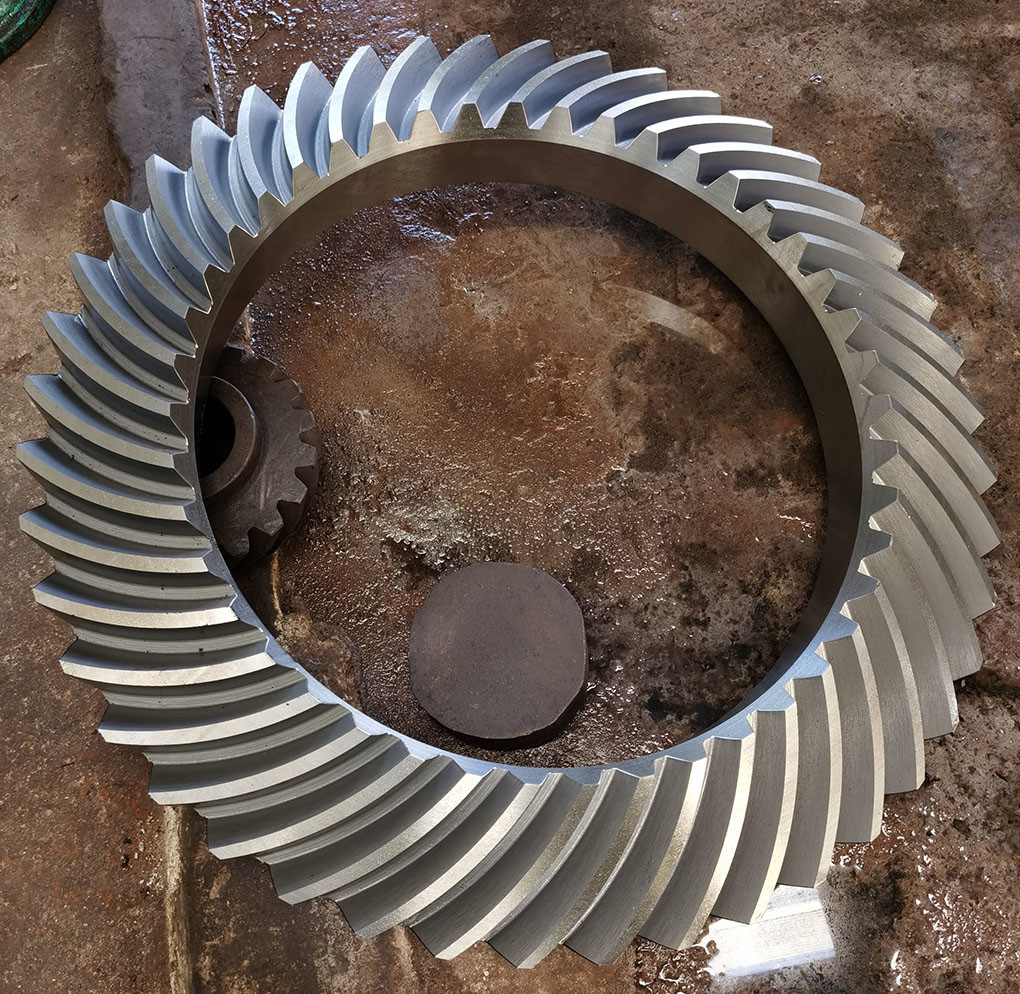

1) Kenmerken van spiraalvormige kegeltandwielen
Spiraalvormige kegeltandwielsets moeten in paren worden vervangen.
Zowel de linker- als de rechtertandwielen moeten samen worden vervangen.
2) Productie van Spiraalvormige Kegeltandwielen

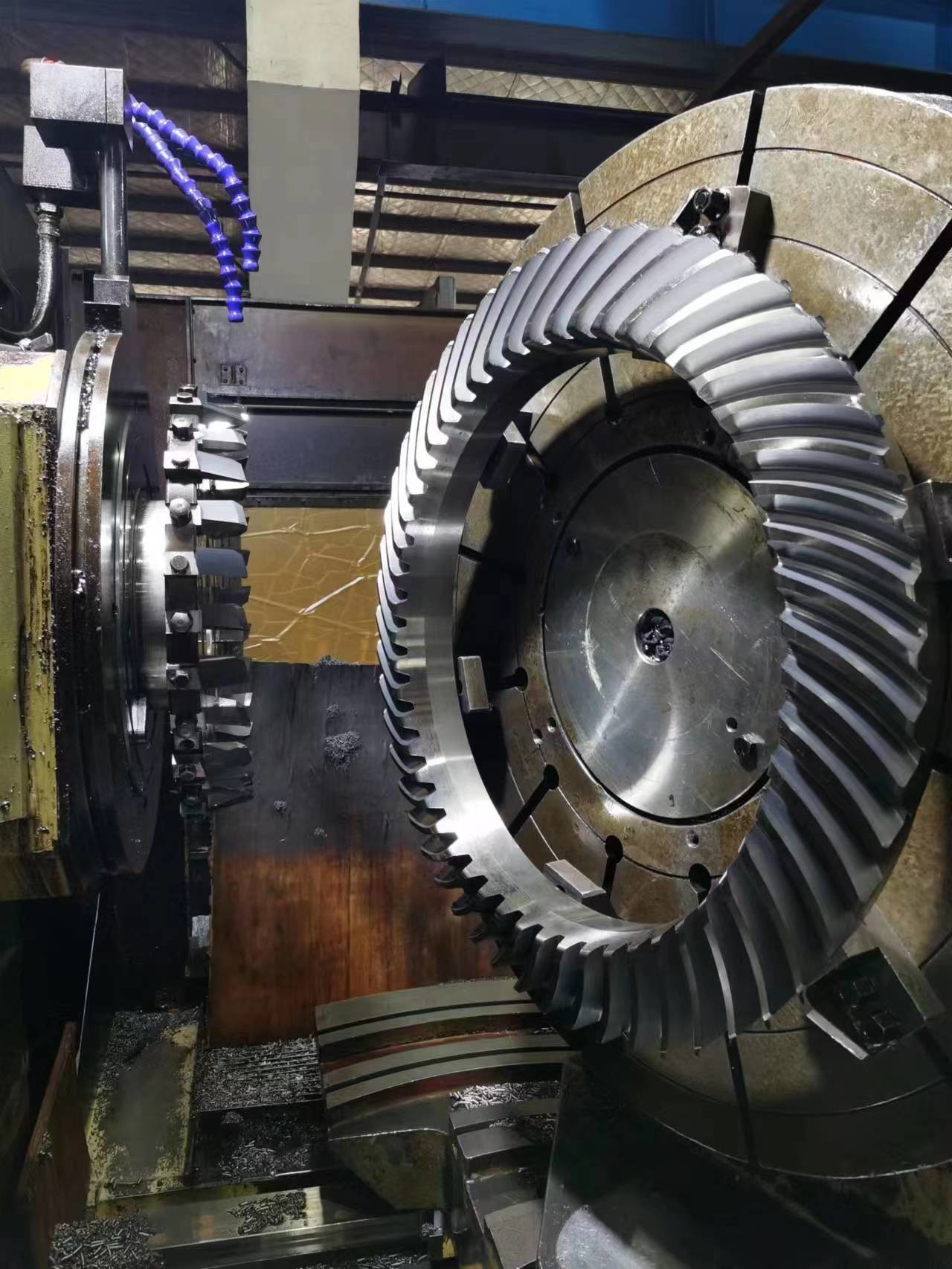

Spiraalvormige Kegeltandwielen geproduceerd door tandwielfrezen en tandwielslijpen.
| Producten | Spiraalvormige Kegeltandwielen |
| Op Maat Gemaakt | √ |
| Materiaal | SAE 4320/ 20CrNi2MoA |
| Tandwiel Tand Productie | Tandwielfrezen & Tandwielslijpen |
| Tandwielslijpen | √ |
| Module | 20 |
| Aantal Tanden (Z) | 53 |
| Drukhoek (α) | 20° |
| Spiraalhoek (β) | 35° |
| Tand Nauwkeurigheidsklasse | ISO 6 Klasse/ AGMA 11 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakte Hardheid | 58-62HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productie Apparatuur
Productie Proces
Smeden Bewerken Snijden
Warmtebehandeling Slijpen Inspectie
