| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SS23032503 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $50.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Lattype: | Ingewikkelde Lat | lengte: | 2220mm |
|---|---|---|---|
| Hardheid: | 50-55 HRC | module: | 10 |
| Lattanden Nr: | 28 | Warmtebehandeling: | Inductieverharding |
| Markeren: | Hoofd Ingewikkelde Latschacht,Schacht van het lattoestel 2220mm,50HRC de Schacht van het lattoestel |
||

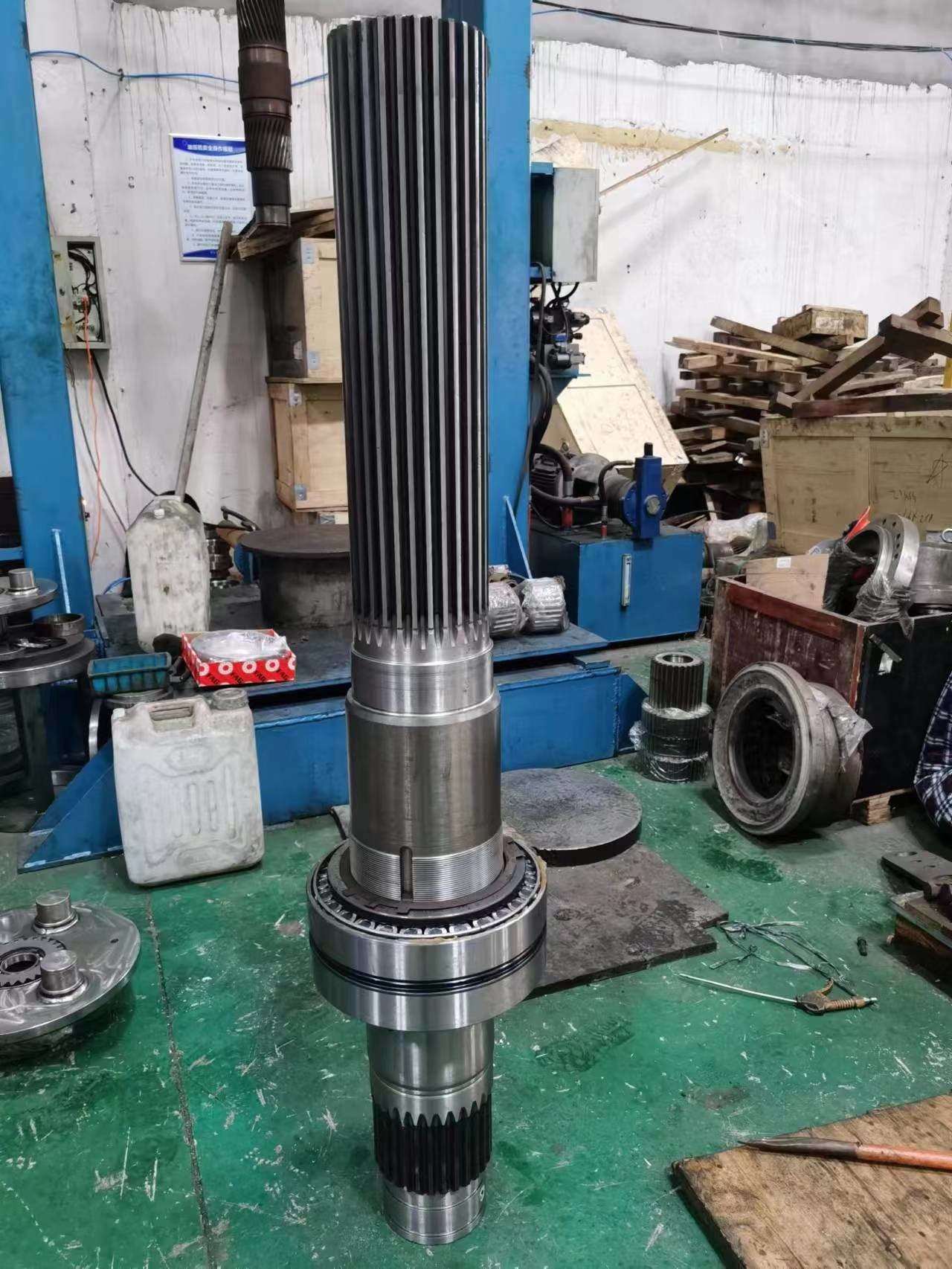

Transmissie Onderdelen - Hoofdas met involute vertanding van kolenmijn machine
Standaard DIN_5480
Vlakke Wortel Zijpassing
Externe Vertanding
Module: 10
Tand aantal 28
Afrondingsradius 1.6mm
Buitendiameter 298.00
Kerndiameter 278.00
Tanddikte 20.825
Tolerantieklasse Klasse 5
| Producten | Rechthoekige Vertandingsassen |
| Op Maat Gemaakt | √ |
| Tandprofiel Type | Vertanding |
| Tandwiel Tandbewerking | Vertanding Frezen/Vertanding Slijpen |
| Tandwiel Slijpen | √ |
| Module (M) | Aangepast |
| Aantal Tanden (Z) | Aangepast |
| Aangepast | 30° |
| Spiraalhoek (β) | 0° |
| Tandnauwkeurigheidsklasse | ISO 6-7 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakkige Hardheid | 58-62 HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
