De Ingewikkelde Schacht met hoge weerstand van het Lattoestel voor het Systeem DIN 5480c van het Planeettoestel

Basisinformatie

Beste prijs Contact nu

Gedetailleerde informatie

Profieltype:	Ingewikkelde Lat	Hardheid:	50-55 HRC
Buitendeursdiameter:	207.2	Diameterhoogte:	200
Minder belangrijke Diameter:	191.2	Worteldiameter:	118.98
Markeren:	De Ingewikkelde Schacht met hoge weerstand van het Lattoestel , DIN 5480 de Ingewikkelde Schacht van het Lattoestel , 30° de ingewikkelde Schacht van het Lattoestel

Productomschrijving

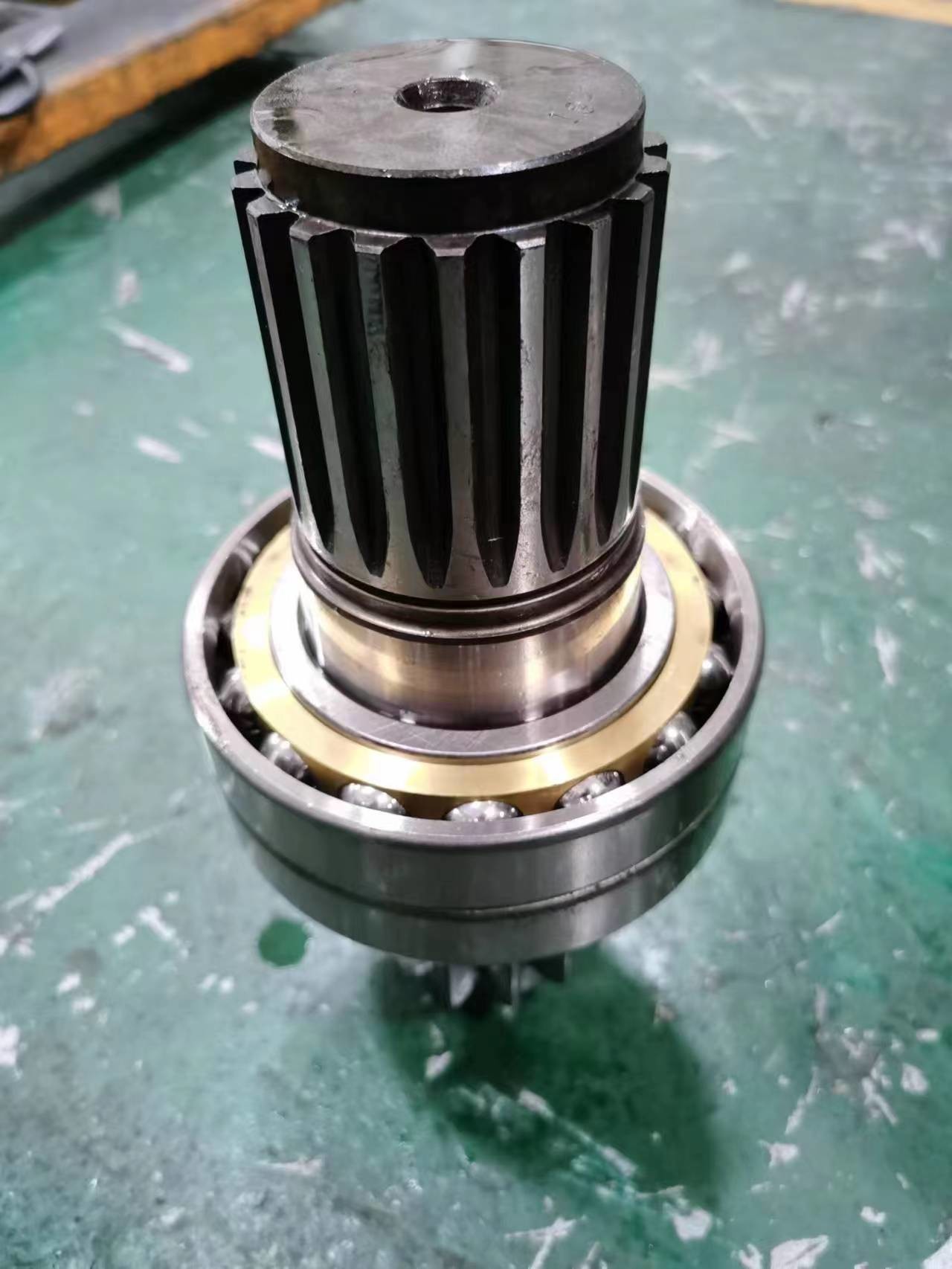

Sterke Involute Vertanding As voor Planetaire Tandwielsystemen

Addendum: 3.6mm

Dedendum: 4.4mm

Standaard: DIN 5480

Aantal tanden: 25

Drukhoek: 30°

1) Types Vertanding Assen

a) Parallelle spiebaan (Intern & Extern)

b) Involute vertandingen (Intern & Extern)

c) Gekroonde vertandingen (Intern & Extern)

d) Vertandingen (Intern & Extern)

2) Beschrijving van Vertanding As

Vertanding assen zijn elementen binnen een mechanische configuratie, bedoeld om koppel over te brengen.

Een vertanding as bereikt de overbrenging van koppel door te paren met een vrouwelijke vertande boring,

of een andere vorm van passend component dat werkt om beweging in externe richtingen te belemmeren

buiten het lineaire pad van de configuratie.

Producten	Involute Vertanding As
Op Maat Gemaakt	√
Tandprofiel Type	Vertanding
Tandwiel Tand Fabricage	Vertanding Frezen/ Vertanding Slijpen
Tandwiel Tand Slijpen	√
Module (M)	Aangepast
Aantal Tanden (Z)	Aangepast
Drukhoek (α)	30°
Spiraalhoek (β)	Aangepast
Tand Nauwkeurigheidsklasse	ISO 6-7 Klasse
Warmtebehandeling	Involute Vertanding As
Oppervlakte Hardheid	50-55 HRC

STAALCODE GRADEN VERGELIJKING
CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/ 40XHMA	4340	SNCM439	40NiCrMo6/ 36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
