| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22122701 |
| Min. bestelaantal: | 2 sets |
| Prijs: | $700/Set |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 Reeksen/Maand |
| Mn: | 6.5 | Angulo DE Presion: | 20° |
|---|---|---|---|
| Sentido DE Helice: | Izquierdo | Diametrobuitenkant: | 62.03 |
| Calidad: | AGMA 10-12 | Altura: | 11.26 |
| Reactie: | 0.18~0.22 | Diametro DE Paso: | 45.50 |
| Markeren: | Thermische behandelings Spiraalvormige Konische Tandwielen,62 de Spiraalvormige Konische Tandwielen van HRC,AGMA 11 Rang Spiraalvormige Konische Tandwielen |
||

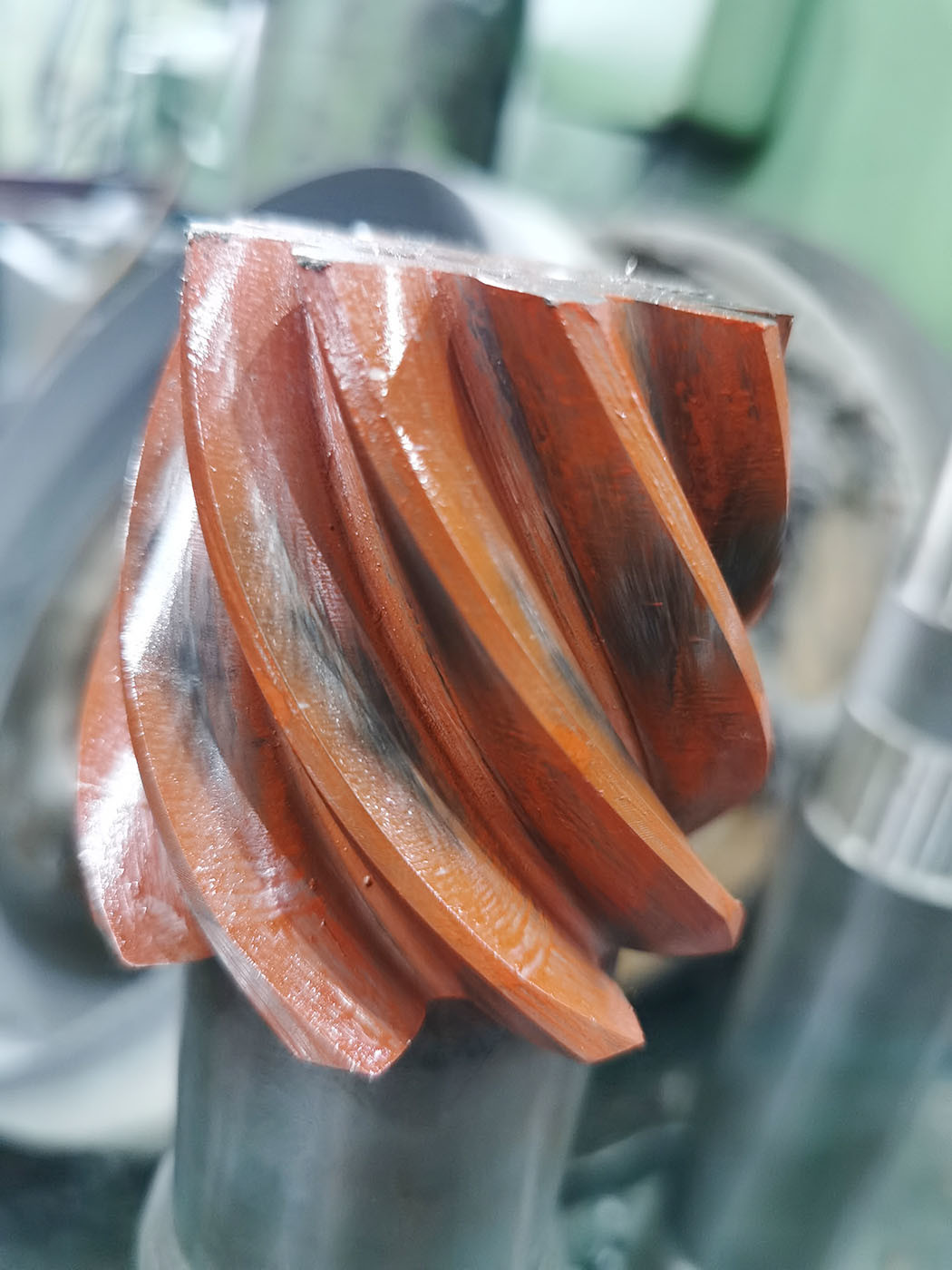

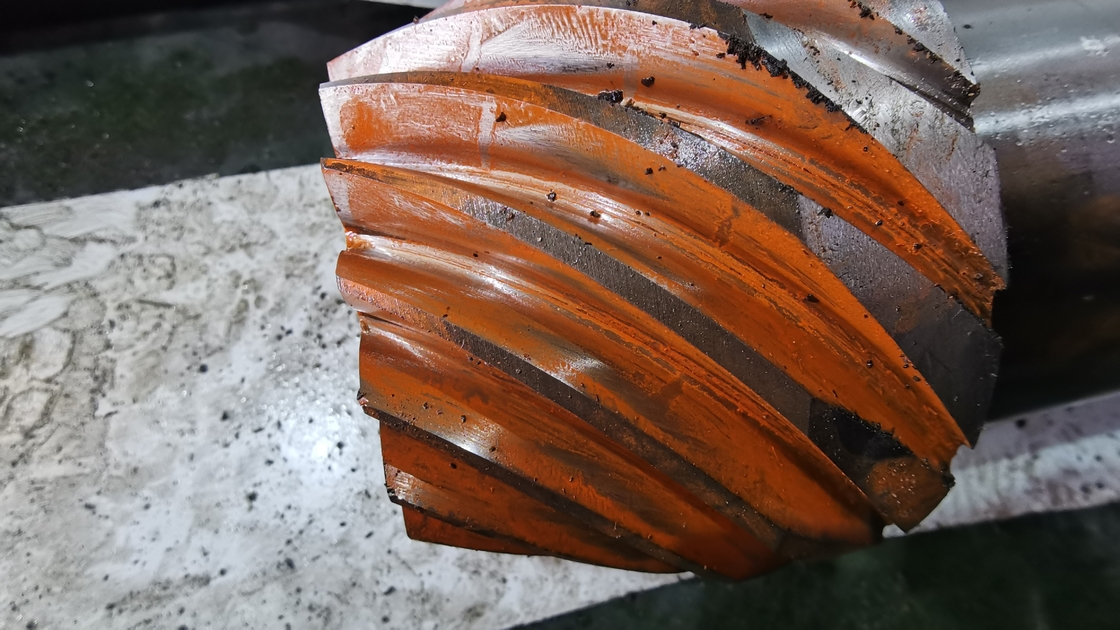

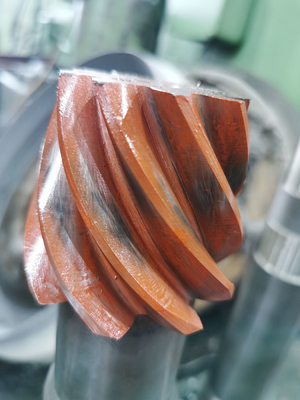

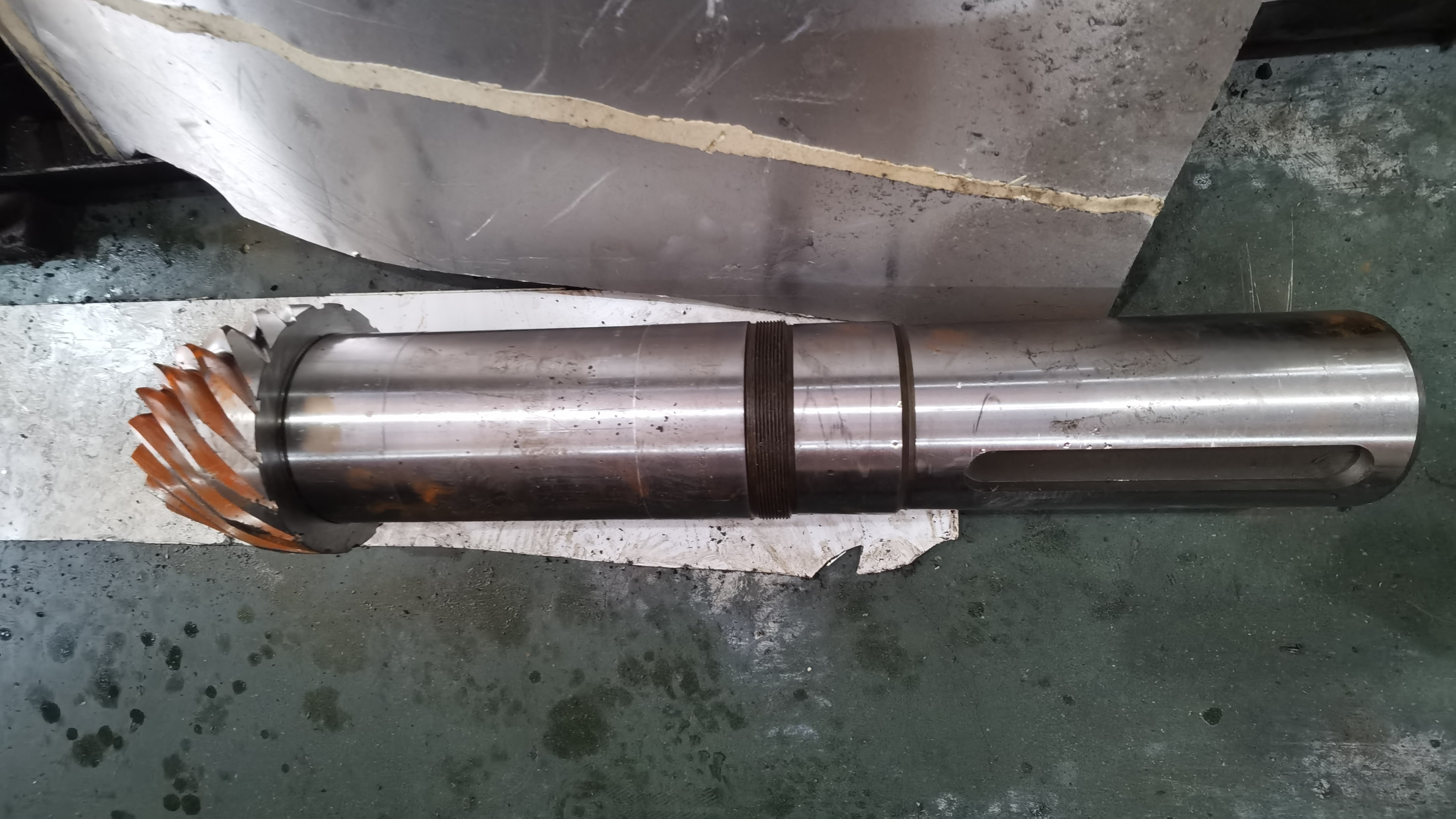

FLECHA PINON CONICO ESPIRAL Z 7
Materiaal: SAE 4320/20CrNi2MoA
Angulo de fondo 8°28'6,6"
Angulo de paso 9°41'19.68"
Angulo de Cara 13°42'46.08"
WERMISCH BEHANDELING CEMENTADO
DUREZA: 58-62 HRC
| Producten | Spiraalconische tandwielspel |
| Op maat gemaakt | √ |
| Materiaal | 20CrNiMoA/AISI/SAE 8620 |
| Vervaardiging van tandwielen | Rectificado de engranajes |
| Diameterpijl | 6.5 |
| Module | |
| Aantal tanden (Z) | 7 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | AGMA 10-11 Grade |
| Warmtebehandeling | CMENTADO |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
