| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22112203 |
| Min. bestelaantal: | 2 sets |
| Prijs: | $700/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 sets/maand |
| Breedte: | 120 mm | Profieltype: | Gleason |
|---|---|---|---|
| Ruwheid: | Ra 0,8 | Buitendeursdiameter: | 365 |
| Vervaardiging: | Krachtskijven | Merk: | OEM's |

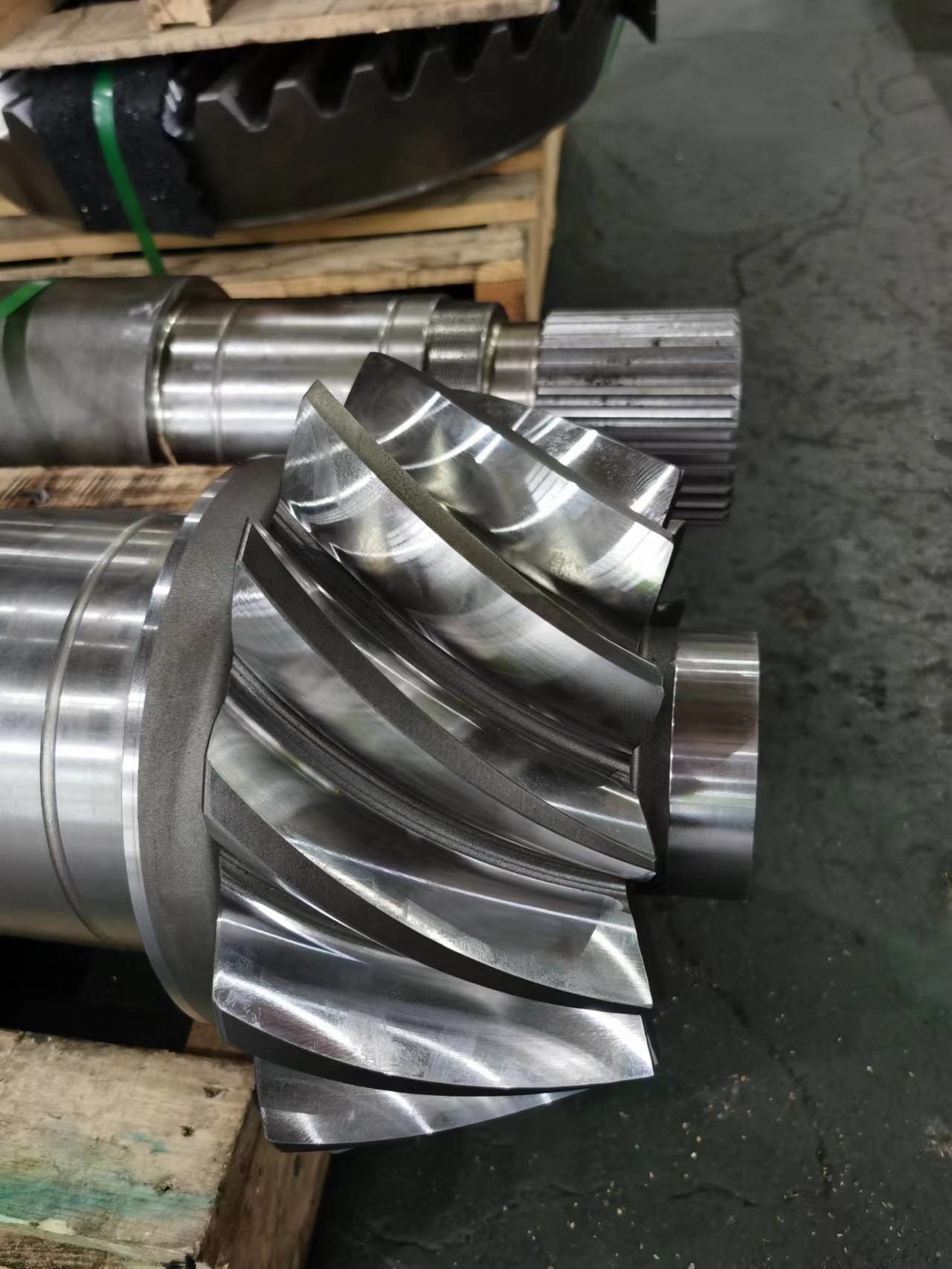

| Markeren: | Spiraalvormige conische tandwielen met rondsel rechts,conische tandwielen met externe spline,conische tandwielen met aandrijfas |
||
1) Richting van Spiraalvormig Kegeltandwiel
a) Rechterhand
Een spiraalvormig kegeltandwiel met de rechterhand is er een waarbij de buitenste helft van een tand in de richting van de klok is gekanteld.
b) Linkerhand
Een spiraalvormig kegeltandwiel met de linkerhand is er een waarbij de buitenste helft van een tand in de richting tegen de klok in is gekanteld.
2) Wat is power skiving?
Power skiving is een continu snijproces dat bewerking in één enkele opstelling mogelijk maakt.
De mogelijkheid om het complete component in een multi-task machine of bewerkingscentrum in één enkele opstelling te bewerken
verkort de productietijd, verbetert de kwaliteit.
| Producten | Spiraalvormige Kegeltandwielen Met Externe Vertanding |
| Op Maat Gemaakt | √ |
| Materiaal | 17CrNiMo6/18CrNiMo7 |
| Tandwiel Tand Fabricage | Tandwiel Frezen & Tandwiel Slijpen |
| Tandwiel Slijpen | √ |
| DP | 2.54 |
| Aantal Tanden (Z) | 14T |
| Drukhoek (α) | 20° |
| Spiraalhoek (β) | 35° |
| Tandnauwkeurigheidsklasse | ISO 6 Klasse/ AGMA 11Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlakt hardheid | 58-62HRCV |
| STAALCODEGRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productie Apparatuur
Productie Proces
Smeden Bewerken Snijden
Warmtebehandeling Slijpen Inspectie
