| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | DB22083002 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $600/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 75 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 100 Stukken/Maand |
| Materiaal: | SAE 4340 | Profieltype: | Dubbel Spiraalvormig Toestel |
|---|---|---|---|
| Warmtebehandeling: | Het doven & het Aanmaken | Hardheid: | HB 260 |
| Vervaardigingsmethode: | Toestel het Hobbing | module: | 8 |
| Markeren: | SAE 4340 Dubbele spiraalvormige tandwielas,8 module spiraalvormige rondselas,SAE 4340 stalen spiraalvormige rondselas |
||

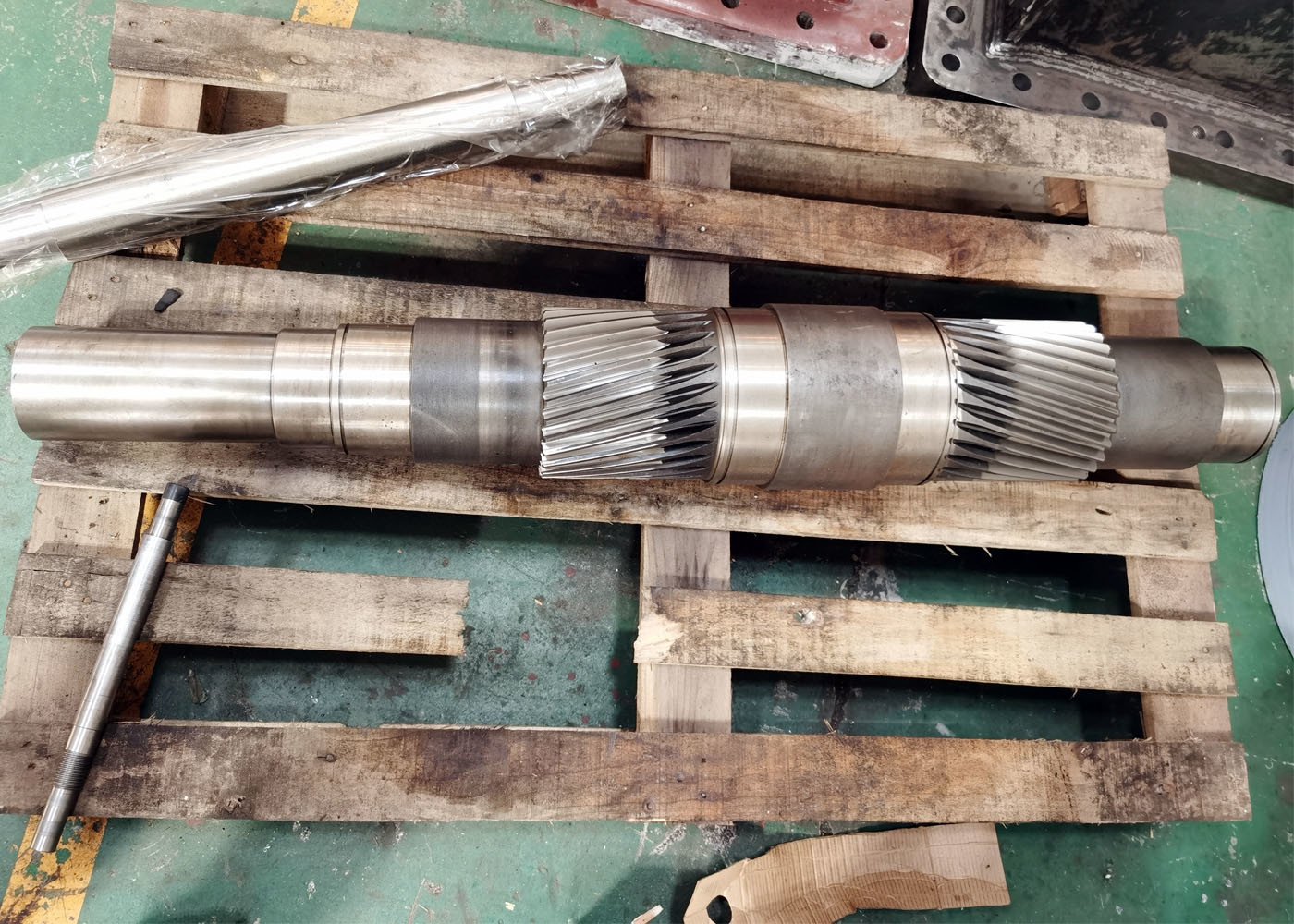

Smeden van staal SAE 4340 stalen dubbel schroefvormige tandwielas voor zware toepassingen
1) Toepassingen van dubbel schroefvormige tandwielen
Dubbel schroefvormige tandwielen zijn geschikt voor transmissie-eisen met hoog vermogen, zoals in kranen, scheepsaandrijvingen of turbines.
2) Kenmerken van dubbel schroefvormige tandwielen
a) Twee schroefvormige tandwielen moeten nauwkeurig worden uitgelijnd, anders
wordt de stuwkracht niet correct in evenwicht gebracht en is het gevolg een ongunstige trilling.
b) Dubbel schroefvormige tandwielen kunnen een hogere efficiëntie bieden in vergelijking met enkele schroefvormige tandwielen.
| Producten | Dubbel schroefvormig tandwiel |
| Op maat gemaakt | √ |
| Tandwielprofieltype | Cilindrisch tandwiel |
| Fabricage | Tandwiel frezen |
| Tandslijpen | √ |
| Module (M) | Op maat gemaakt |
| Aantal tanden (Z) | 26 |
| Drukhoek (α) | 20° |
| Spoedhoek | 25° |
| Tandnauwkeurigheidsklasse | ISO 8-9 Klasse |
| Warmtebehandeling | Afschrikken & Temperen |
| Oppervlakteruwheid | 260-300HB |
| STAALCODEGRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Snijden Frezen
Warmtebehandeling Slijpen Inspectie
