| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | DB22072802 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $1000/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 75 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 100 Stukken/Maand |
| Materiaal: | Gesmeed staal | Profieltype: | Dubbel Spiraalvormig Toestel |
|---|---|---|---|
| Warmtebehandeling: | Het doven & het Aanmaken | Hardheid: | 260-300 HB |
| Vervaardiging: | Toestel het Hobbing | Kwaliteitsrang: | ISO 8-9 |
| Markeren: | AISI 4140 Dubbele Spiraalvormige Toestellen,Dubbel spiraalvormig toestelwiel 300 HB,Het spiraalvormige het Toestel van het Toestellenwiel Hobbing |
||

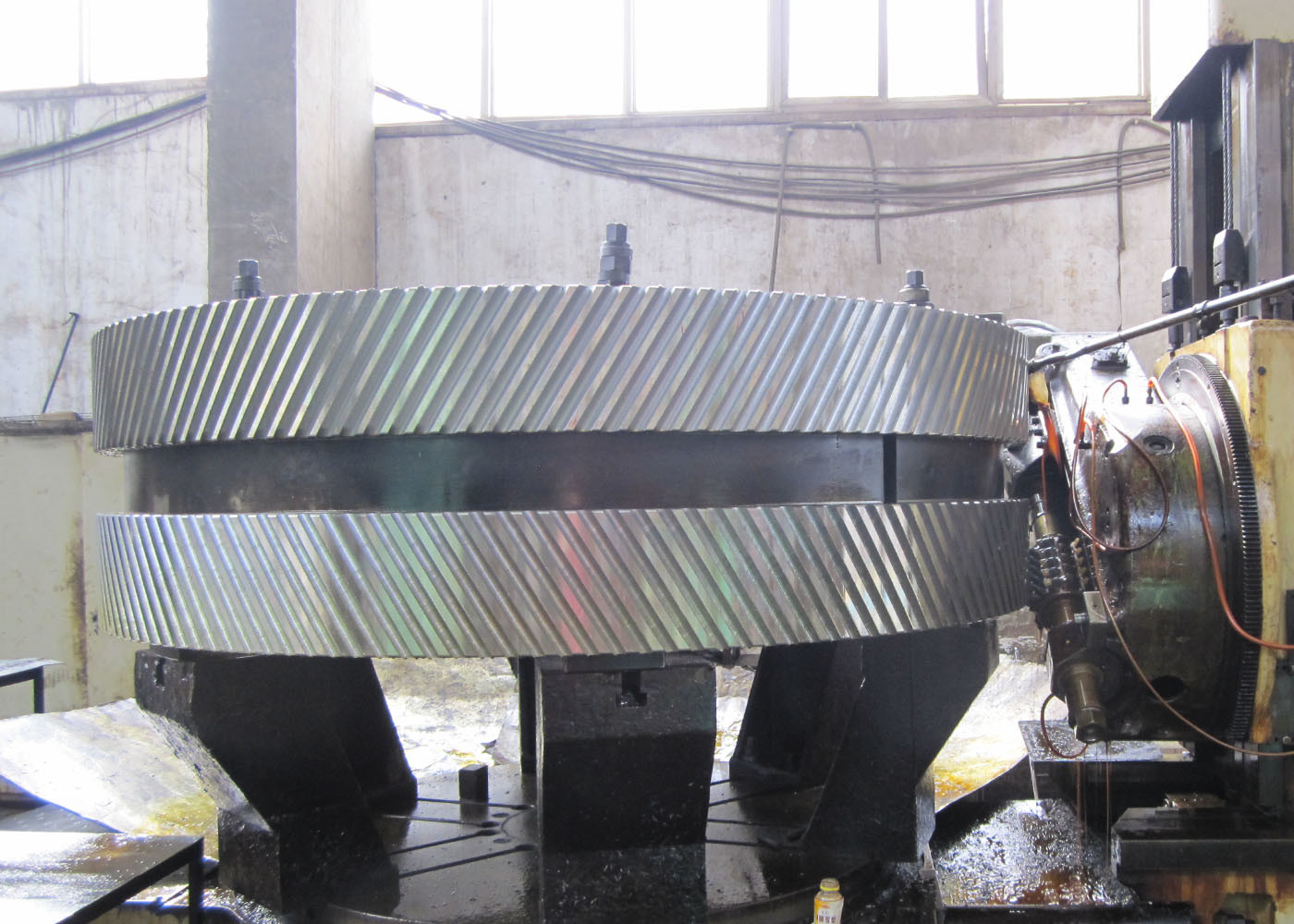

Gesmeed staal AISI 4140 tandwiel hobbing dubbel helicaal tandwiel wiel-dubbel helicaal tandwiel
1) Kenmerken van dubbelspiraalversnellingen
a) Dubbele Helciale tandwiel tegenovergestelde stuwkrachtreacties annuleren dus de stuwkracht binnen het tandwiel zelf.
b) De nettoaskracht die op de lagers werkt is nul.
c) Het vermogen om stroom over te dragen is zeer hoog.
d) Door gebruik te maken van deze hoge toonhoogte kunnen snelheden worden bereikt.
2) Beschrijving van het dubbelspiraaltuig
Dubbele helixversnellingen met zowel linker- als rechterhand helixtanden.
De dubbele spiraalvormige vorm brengt de inherente stuwkracht in evenwicht.
| Producten | Doppelspiraalversnelling |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Vervaardiging van toerusting |
| Tanden knarsen | √ |
| Module (M) | Op maat gemaakt |
| Aantal tanden (Z) | 152 |
| Drukhoek (α) | 20° |
| Loodhoek | 23° |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 260-300HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
