OEM Nul Spiraalvormige van Gap Dubbele en Visgraattoestellen ISO 8-9

Basisinformatie

Beste prijs Contact nu

Gedetailleerde informatie

Gewicht:	3400kg	Uiteindediameter:	4700
Tandaantal:	158	Gezichtsbreedte:	120
Precisiteit:	De Rang van ISO 8-9	Warmtebehandeling:	Het normaliseren
Markeren:	OEM Dubbele Spiraalvormige en Visgraattoestellen , visgraat spiraalvormig toestel ISO 8-9 , Nul Gap-visgraat spiraalvormig toestel

Productomschrijving

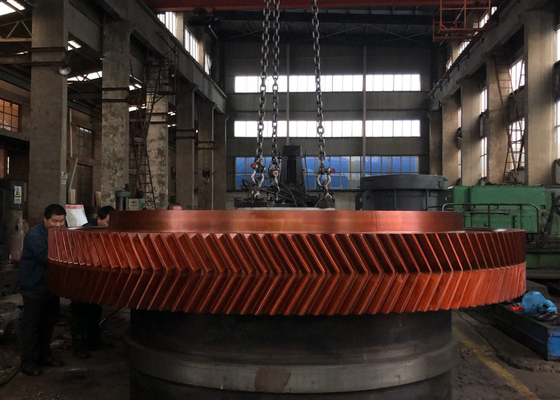

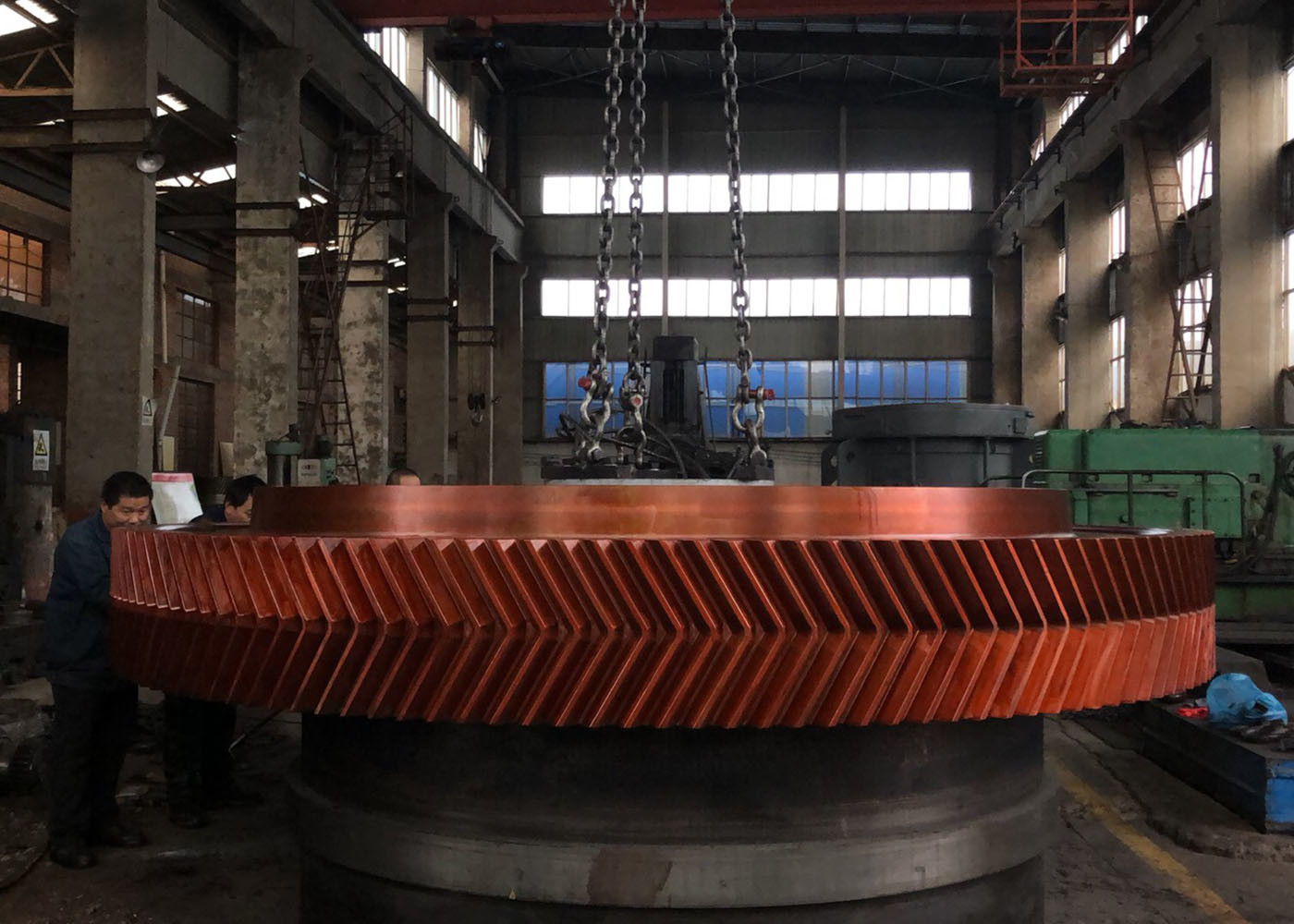

OEM Zero Gap Dubbele Spiraalvormige en Visgraat Tandwielen ISO 8-9

Productspecificaties

Kenmerk	Waarde
Gewicht	3400Kg
Topdiameter	4700
Aantal tanden	158
Breedte	120
Nauwkeurigheid	ISO 8-9 Grade
Warmtebehandeling	Afschrikken & Temperen, Normaliseren

Aangepaste Transmissietandwielen

Zero Gap Dubbel Spiraalvormig Tandwiel - Visgraat Tandwiel

Warmtebehandeling van Visgraat Tandwielen

Hardheid: 260-300 HB

Primaire warmtebehandeling: Afschrikken en temperen voor visgraat tandwielen

Tandwielmateriaal

AISI 4140 of SAE 4340

Toepassingen

Krachtoverbrenging tussen parallelle assen

Stoomturbines voor scheepsaandrijving

Eigenschap	Specificatie
Op Maat Gemaakt	✓
Tandprofiel Type	Visgraat
Tandwiel Tanden Fabricage	Tandwiel Frezen
Tandwiel Tanden Slijpen	Null
Module (M)	10
Aantal Tanden (Z)	30
Drukhoek (α)	20°
Spiraalhoek (β)	Aangepast
Tandnauwkeurigheidsklasse	ISO 8-9 Grade
Warmtebehandeling	Afschrikken & Temperen

Staalcode Grades Vergelijking

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
