| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HB22082302 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | $1000/ Set |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 75 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 50 reeks/Maand |
| Type: | cilindrisch toestel | Gezichtsbreedte: | 120 |
|---|---|---|---|
| Hardheid: | 260-280 HB | Helixhoek: | 25° |
| Drukhoek: | 20° | Uiteindediameter: | 1400 mm |
| Markeren: | 40XHMA de Schacht van visgraattoestellen,Schacht van visgraattoestellen 16 Tanden,De schacht van de 16 Tandentransmissie |
||

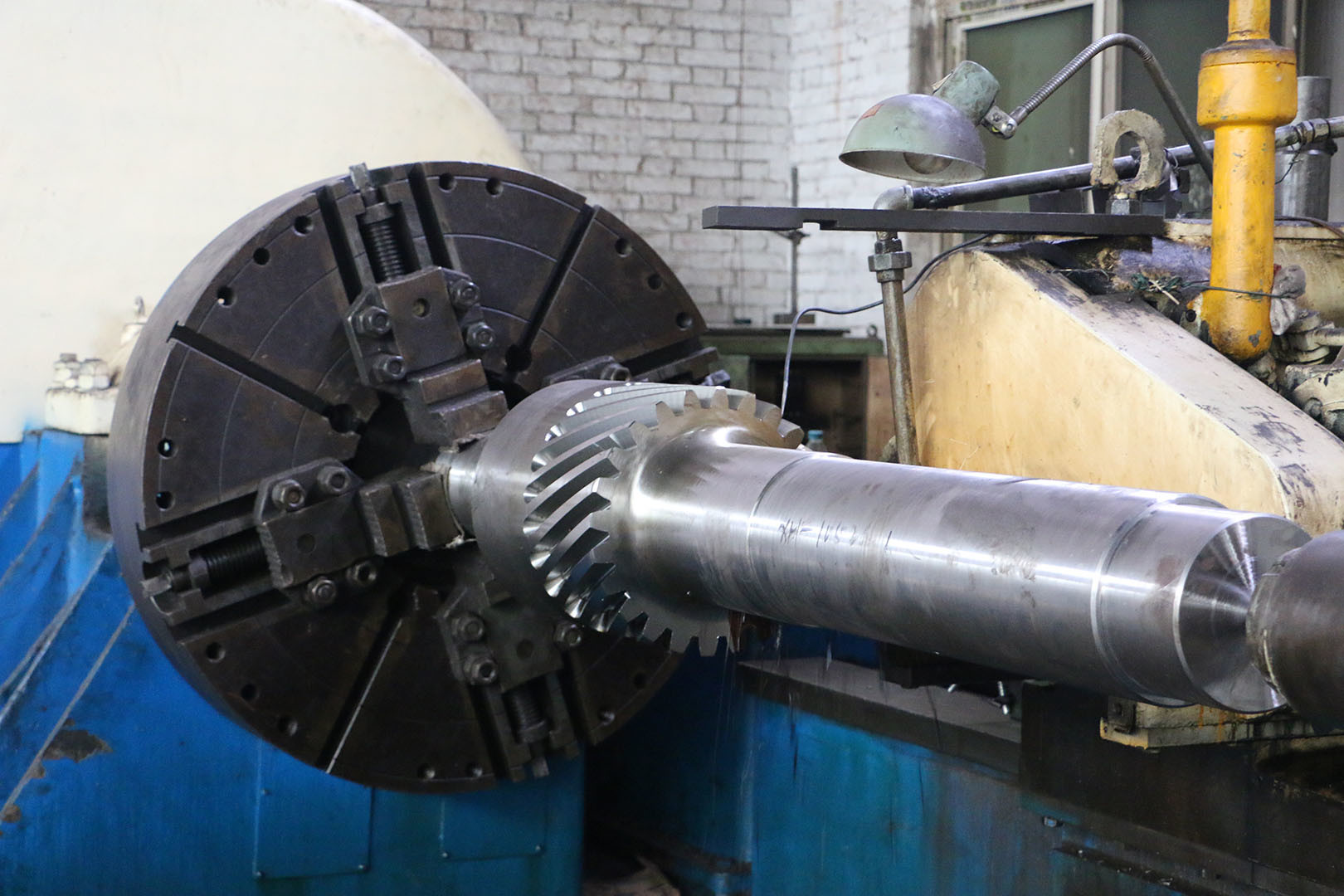

1) Beschrijving van de herringbone-versnellingsas
Herringbone Gear geleiden vermogen en beweging tussen niet-snijden, parallelle as die wel of niet kan
De twee spiraalhoeken komen bij elkaar in
In deze versnellingen worden de krachten van de eindstoot afgebroken.
2) Toepassingen van herringbone-ratkasten
De meest voorkomende toepassing is in de transmissie van stroom.
Dit zorgt voor een verminderde pulsatie waardoor ze veel worden gebruikt voor
De meeste herringbone tandwielen worden gebruikt voor zware machines.
| Producten | Vervoer van vis |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Haringbeen |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | Nul |
| Module (M) | 10 |
| Aantal tanden (Z) | 16 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
