| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GG22082307 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $1500/ Piece |
| Verpakking Details: | Houten Krat/Pallte |
| Levertijd: | 90 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 20 stukken/Maand |
| Materiaal: | ZG42CrMo | Module: | 25 |
|---|---|---|---|
| Breedte: | 350 mm | Productietijd: | 90 dagen |
| Uiteindediameter: | 4800mm | Kwaliteitsgraad: | De Rang van ISO 8 |
| Markeren: | De Toestellen ISO 8 van de transmissieomtrek,De molentoestel van de 25 Modulebal,Het toestel van de de balmolen van ISO 8 |
||

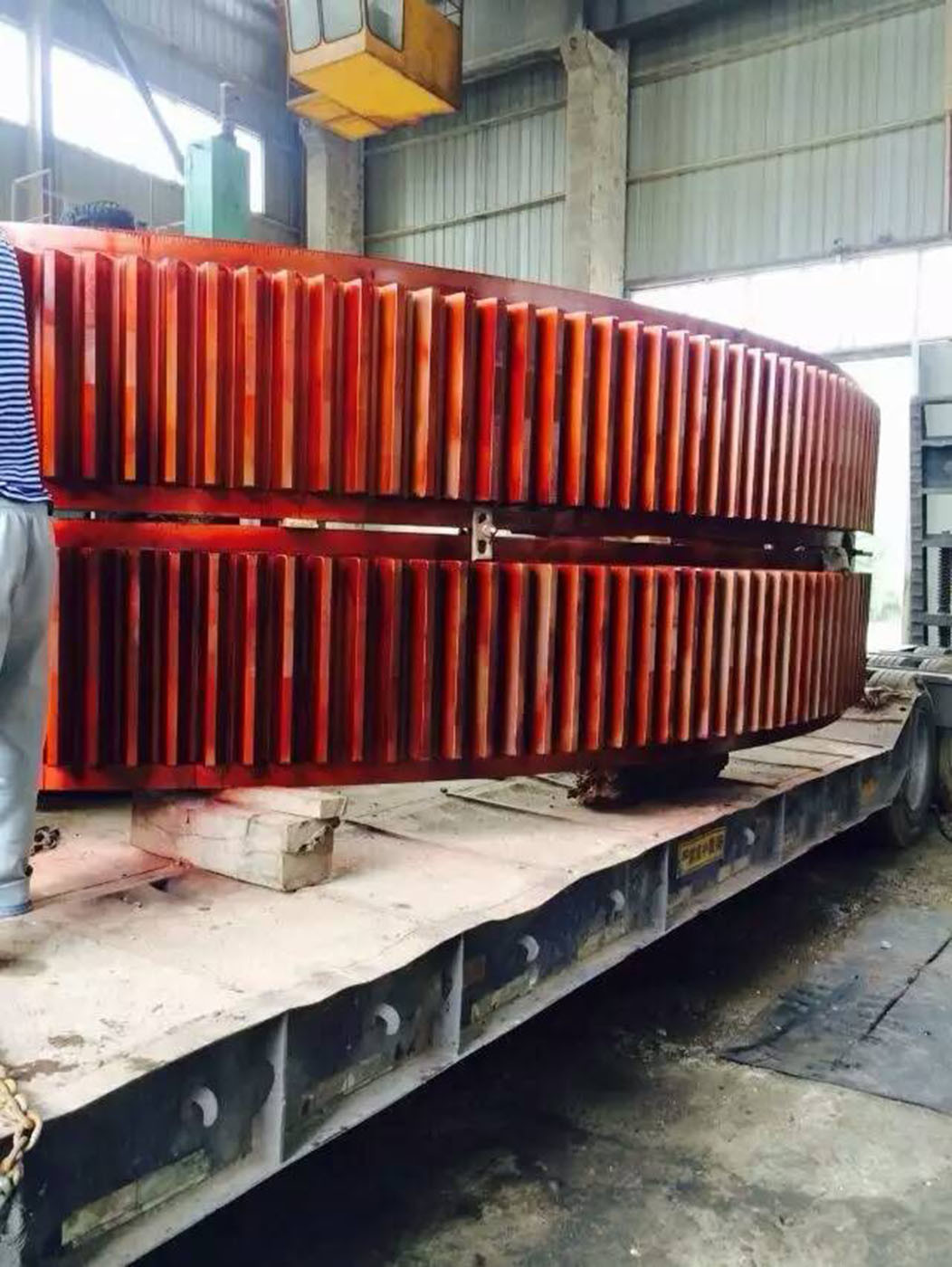

25 Module Casting Steel Custom Made Girth Gears voor kogelmolen van cementfabrieken
1) Beschrijving van Girth Gear
a) De omtrekversnellingen worden vervaardigd uit gietstukken van gelegeerd staal met een capaciteit van maximaal 150 ton of Ø 12,5 m per versnellingsstel.
b) Wij vervaardigen pinnen en versnellingsbakken van doorgeharde of doorgeharde legeringsstaal
c) De tand- en wortelgebieden van de tandwielen worden indien nodig geslepen, waardoor een hoge mate van nauwkeurigheid bij de vervaardiging van de tandwielen wordt gewaarborgd.
d) Een ingebouwde testkop maakt het mogelijk om kwaliteitscontrolegrafieken te maken om tandprofiel, lood, toonhoogte te controleren,
de waarde van de uitloop en de afwijkingen.
| Producten | Gordelversnellingen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging | Vervaardiging van tandwielen |
| Tanden knarsen | |
| Module (M) | 25 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Loodhoek | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
