| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22082102 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $70/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Totale hoogte: | 14 | Uiteindediameter: | Φ1882 |
|---|---|---|---|
| Helixhoek: | 35° | Materiaal: | 20CrNi2MoA |
| Gezichtsbreedte: | 50 | Binnengat: | Φ1650 |

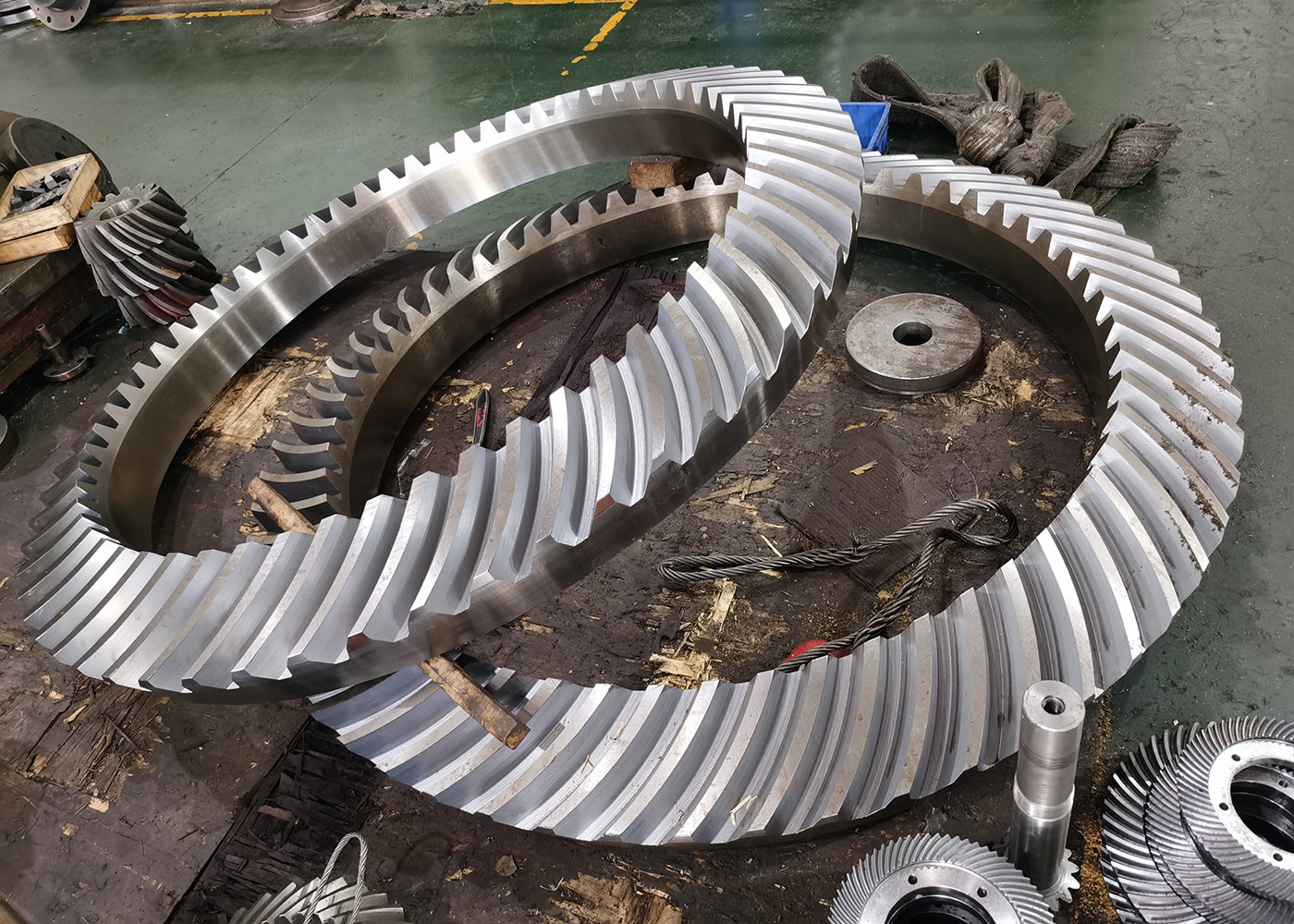

| Markeren: | 62T grote Grootte Spiraalvormige Konische Tandwielen,YIZGEAR spiraalvormige Konische Tandwielen,De spiraalvormige Konische Tandwielen plaatsen Module 30 |
||
1) Vervaardigingscapaciteit van spiraalvormige scheefgetallen
Gleason-module: 0,8 tot 30
Type: Gleason en Klingelnberg type, liever Gleason Type
Maximale versnellingsdiameter: 2000 mm
Maximale diameter van de as van de pinnen: 200 mm
Interne ontwikkeling en berekening van samenvattingen volgens de Gleason-methode
Levering alleen per set
Het is altijd beter om te voorzien van montage afstanden
Controle van de contactbereiken op Gleason-testmachines
Afwerking van het werktuig na warmtebehandeling
| Producten | Spiraalbevelversnelling |
| Op maat gemaakt | √ |
| Materiaal | 20CrNi2MoA |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | √ |
| DP | |
| Aantal tanden (Z) | 62T |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | ISO 7 Grade/ AGMA 11Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
