| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB22081503 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $70/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Lange: | 503 mm | Schachthoek: | 90° |
|---|---|---|---|
| DP: | 3.907 | Materiaal: | 20CrMnTi |
| Hoogtehoek: | 16°13° | Hoek van de wortel: | 14°51' |
| Markeren: | 6.5 Spiraalvormige het Toestelschacht van modulegleason,Transmissietoestellen en Schachten,6.5 de Toestellen en de Schachten van de moduletransmissie |
||

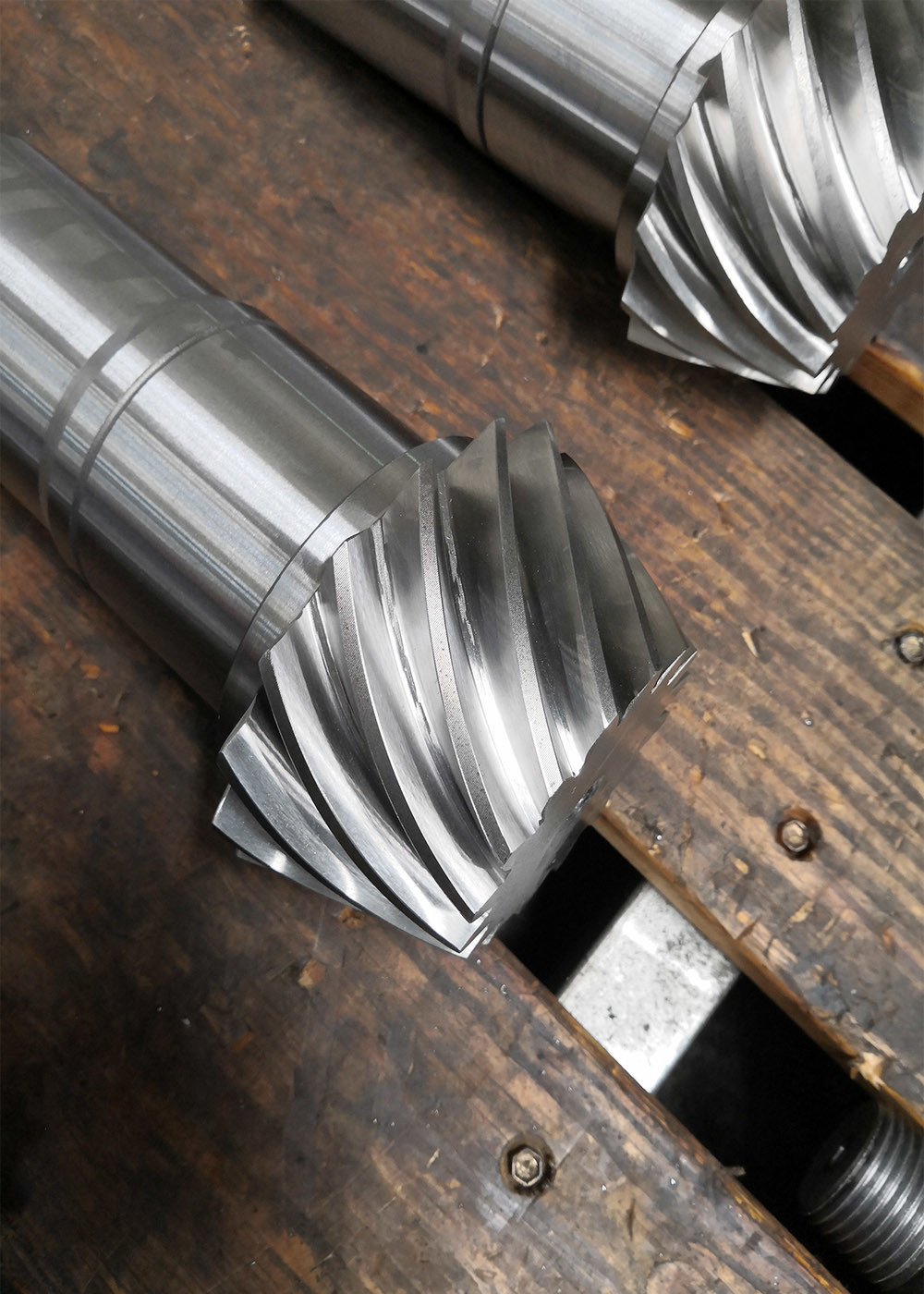

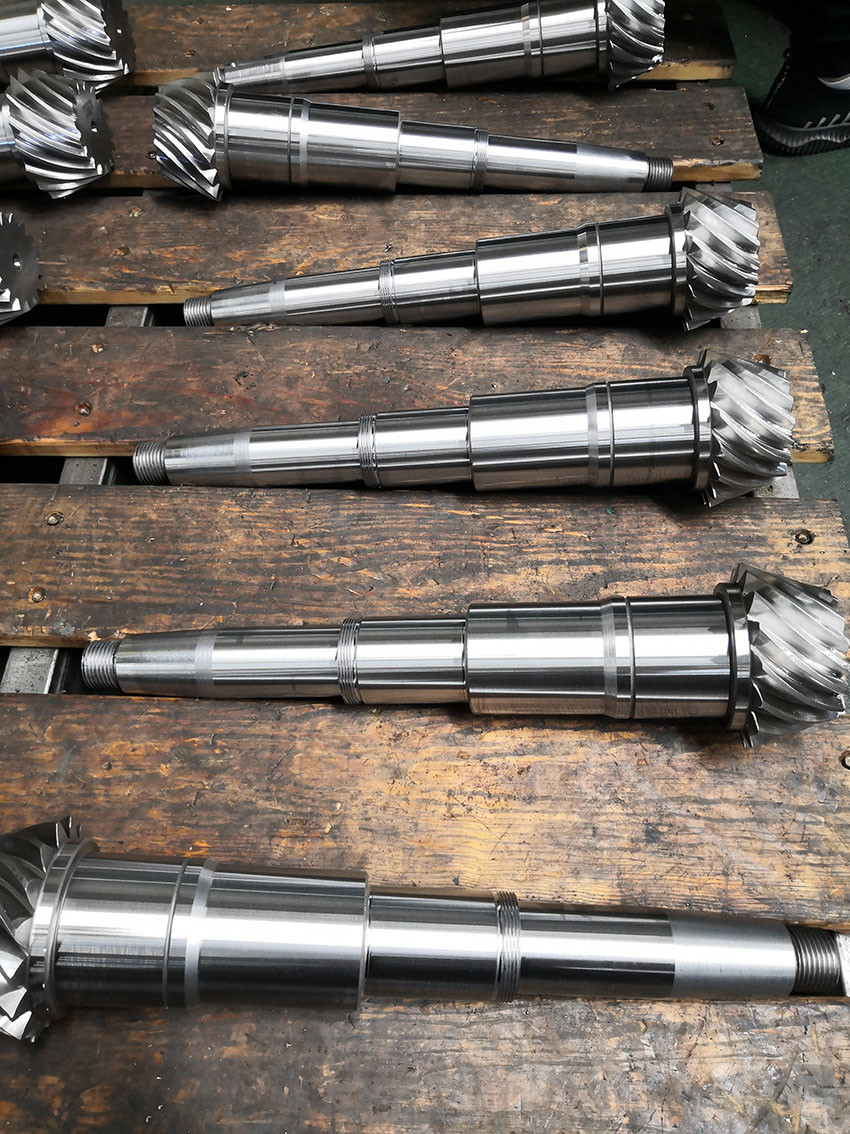

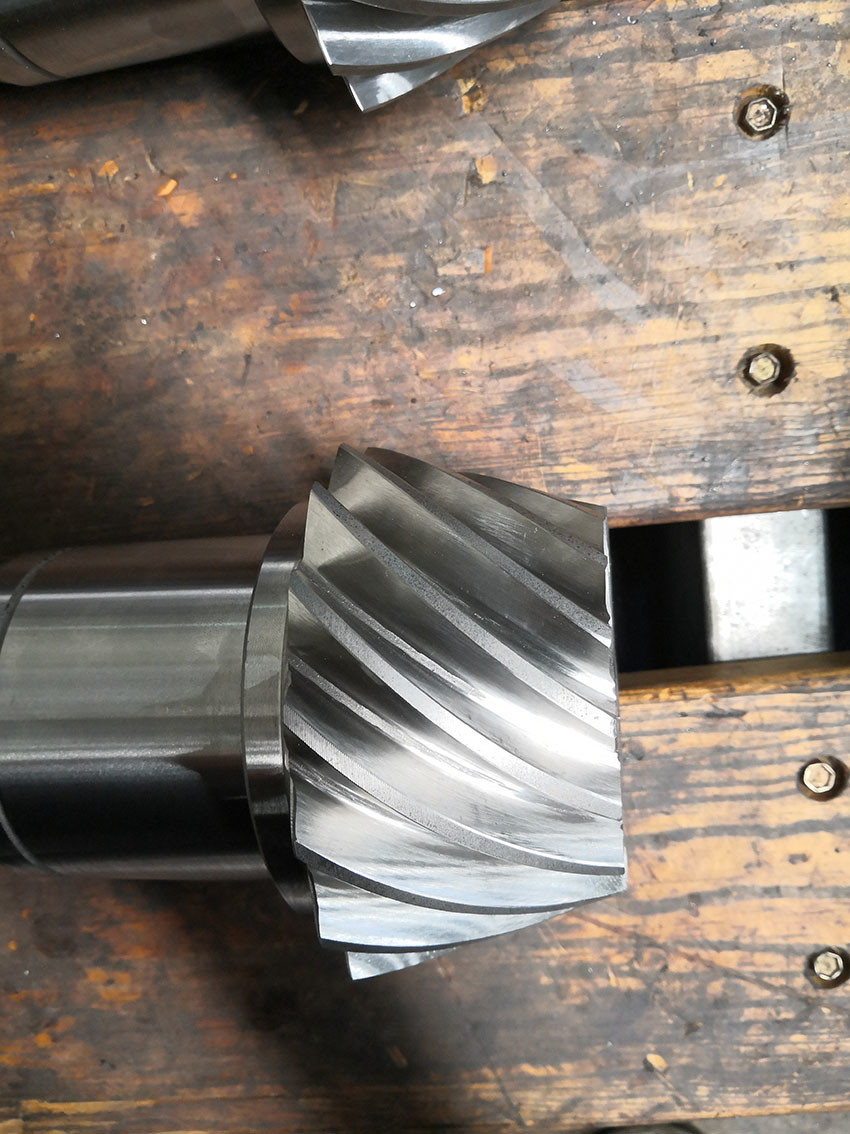

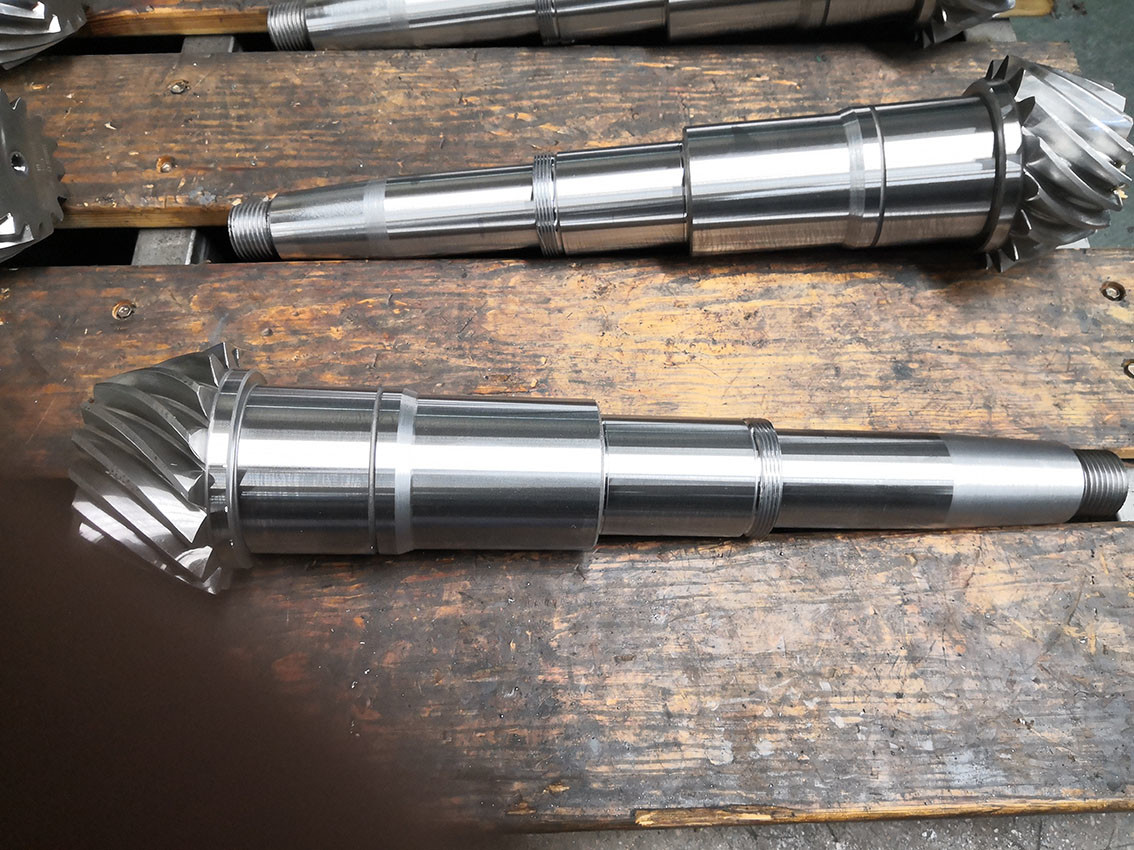

1) Beschrijving van de as van het spiraalvormige conische tandwiel
Deze spiraalvormige conische tandwiel is van 6,5 m 16 t met een totale lengte van 503 mm
De ruwheid van de ijzer is Ra 0.8
De buitendiameter is Φ119.07
2) Vervaardiging van spiraalvormige conische tandwielen
Materiaal in de vorm van een formulier 260-280 HB
Thermische behandeling van cementatie 58-62 HRC
Diepte van de laag 1,4-1,8 mm
Kernduur 35-42 HRC
Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen
| Producten | Spiraalbevelversnellingsas |
| Op maat gemaakt | √ |
| Materiaal | 20CrMnTi |
| Vervaardiging van tandwielen | Vervaardiging van de volgende materialen: |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 6.5 |
| Aantal tanden (Z) | 16 |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Genauigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
