| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | GG22081002 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $1500/ Piece |
| Verpakking Details: | Houten Krat/Pallte |
| Levertijd: | 90 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 20 stukken/Maand |
| Materiaal: | gietend staal | Module: | 28 |
|---|---|---|---|
| Gezichtsbreedte: | 200 mm | Productietijd: | 90 dagen |
| Buitendeursdiameter: | 4800mm | Pitch: | 87.964 mm |
| Markeren: | 28 Industriële Toestellen van het Module Gietende Staal,Roterend Droger de omtrektoestel van de cementmolen,Roterende Drogere Industriële Toestellen |
||

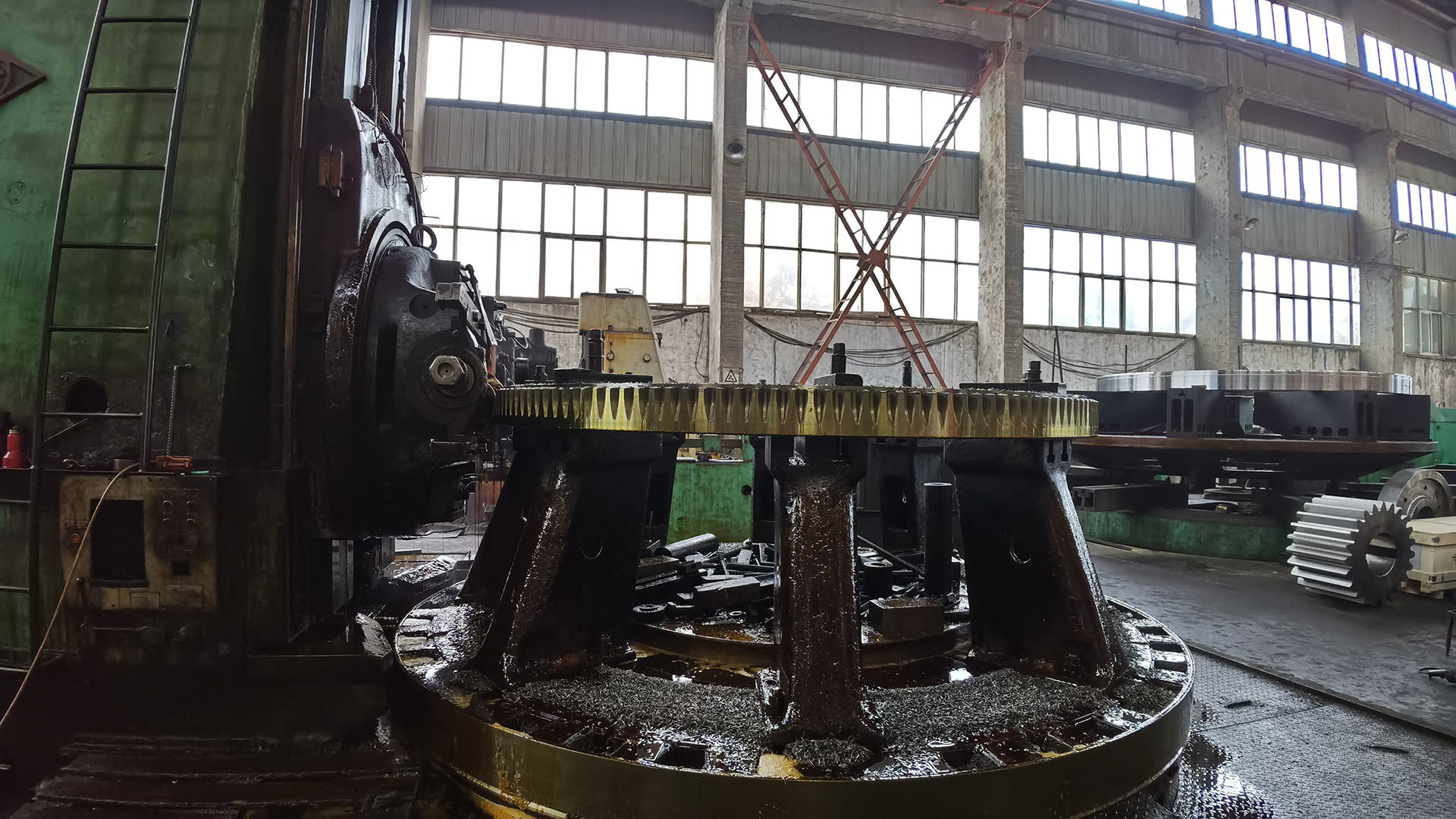

28 Module gietstaal omtrekversnellingen voor horizontale molens van de cementindustrie
1) Beschrijving van Girth Gear
Traditionele omtrekversnellingen bestaan over het algemeen uit twee tot vier segmenten en worden voor verwerking samengesteld.
Dit vereist extreem grote en dure machines voor productie, verwerking en warmtebehandeling.
Bovendien creëert de grootte van de onderdelen nadelen met betrekking tot de gietkwaliteit en de warmtebehandeling.
2) Technical Data of Girth Gear
Omtrek van het werktuig met een diameter van maximaal 8 m (er zijn na verdere bespreking grotere diameters beschikbaar)
Maximale breedte 450 mm
Maximale snelheid van de pitchlijn 6 m/s
Omtrekversnellingsmodule 20, 25, 30
Berekend volgens ISO-norm 6336 (AGMA op aanvraag)
| Producten | Gordelversnellingen |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Grijzen met een cilindervormige vorm |
| Vervaardiging | Vervaardiging van tandwielen |
| Tanden knarsen | √ |
| Module (M) | 22 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 20° |
| Loodhoek | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 230-260 HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
