| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SS220080601 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $300.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Materiaal: | 20XHM | Warmtebehandeling: | Het carbureren |
|---|---|---|---|
| Lattype: | Parallelle spleen | Splinebreedte: | 10 mm |
| Uiteindediameter: | 150 mm | Minder belangrijke Diameter: | 137mm |
| Markeren: | 20Cr2Ni4 rechte latschacht,De carburerende Rechte Schacht van het Lattoestel,De Schacht van het lattoestel 20Cr2Ni4 |
||

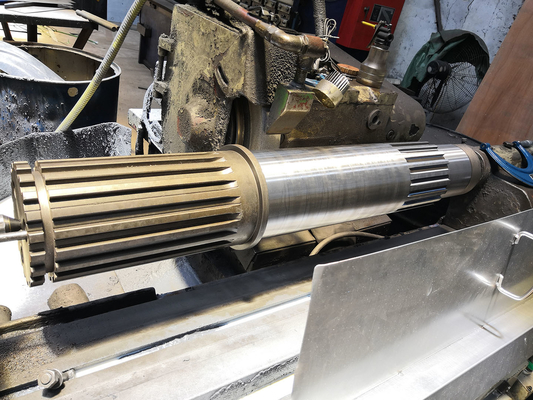

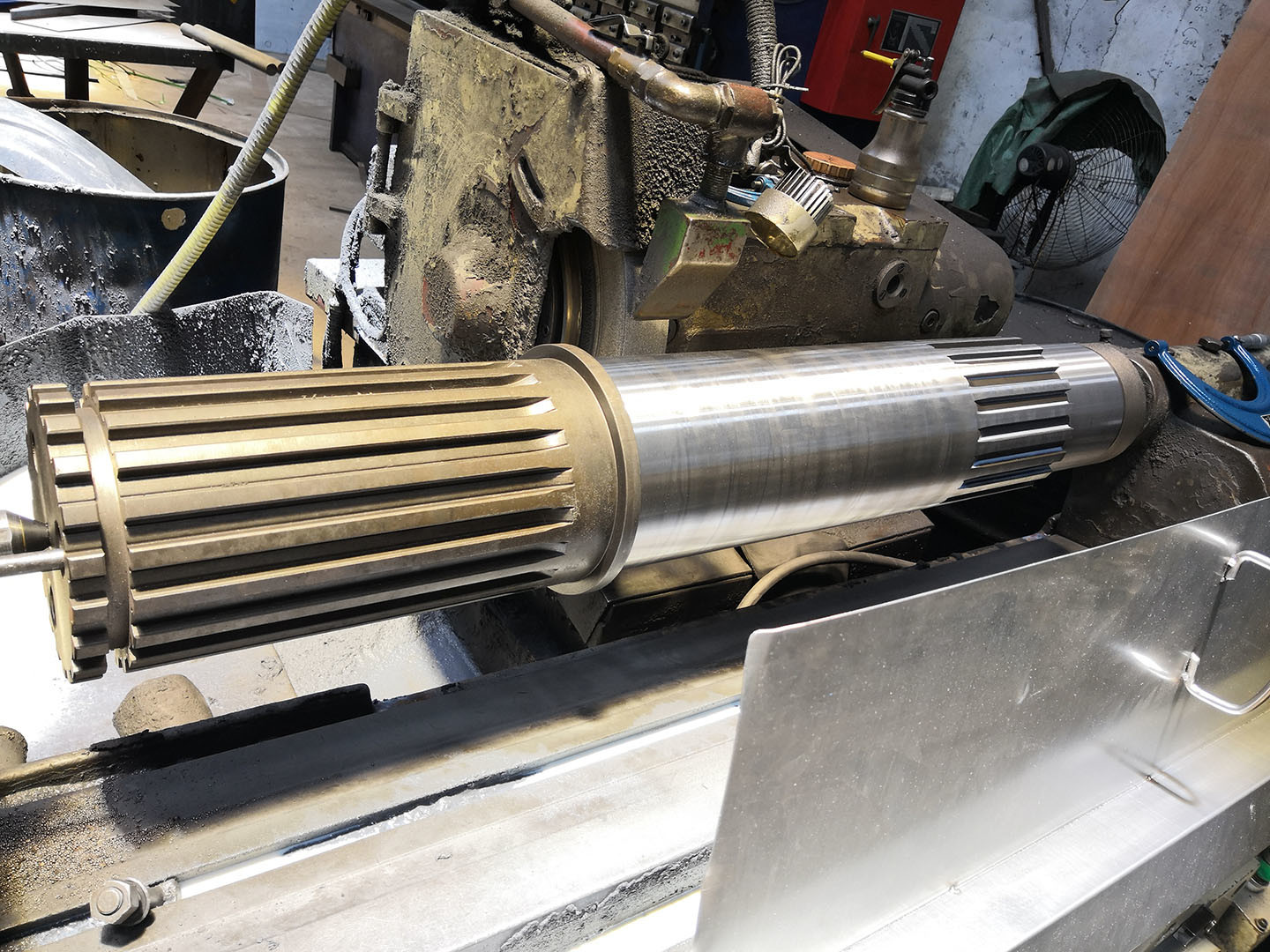

Op maat gemaakte 20XHM 20Cr2Ni4 Staal Parallel Spline Shaft Input Shaft
1) Beschrijving van de spleenschacht
Splines zijn randen op tanden die op een aandrijfas worden gesneden, die met groeven in een paringsstuk worden verweven en daar koppel aan overdragen.
het behoud van de hoekcorrespondentie tussen hen en kan worden gebruikt in veel mechanische transmissie
2) Toepassingen van de spleenas
Spleenas gebruikt voor een breed scala aan industrieën.
Typisch gebruikt zijn zware stuurinrichtingen voor bedrijfsvoertuigen en grondverplaatsende voertuigen.
Ook veel gebruikt op commerciële lieren, stroomremmen, klassieke voertuigen plus vele andere industrieën die
een positief aandrijfsysteem vereisen.
| Producten | Rechthoekige spleenschachten |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Splint |
| Vervaardiging van tandwielen | Spleenfrees/ Spilnefrees |
| Tanden slijpen met tandwielen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 30° |
| Helixhoek (β) | |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
