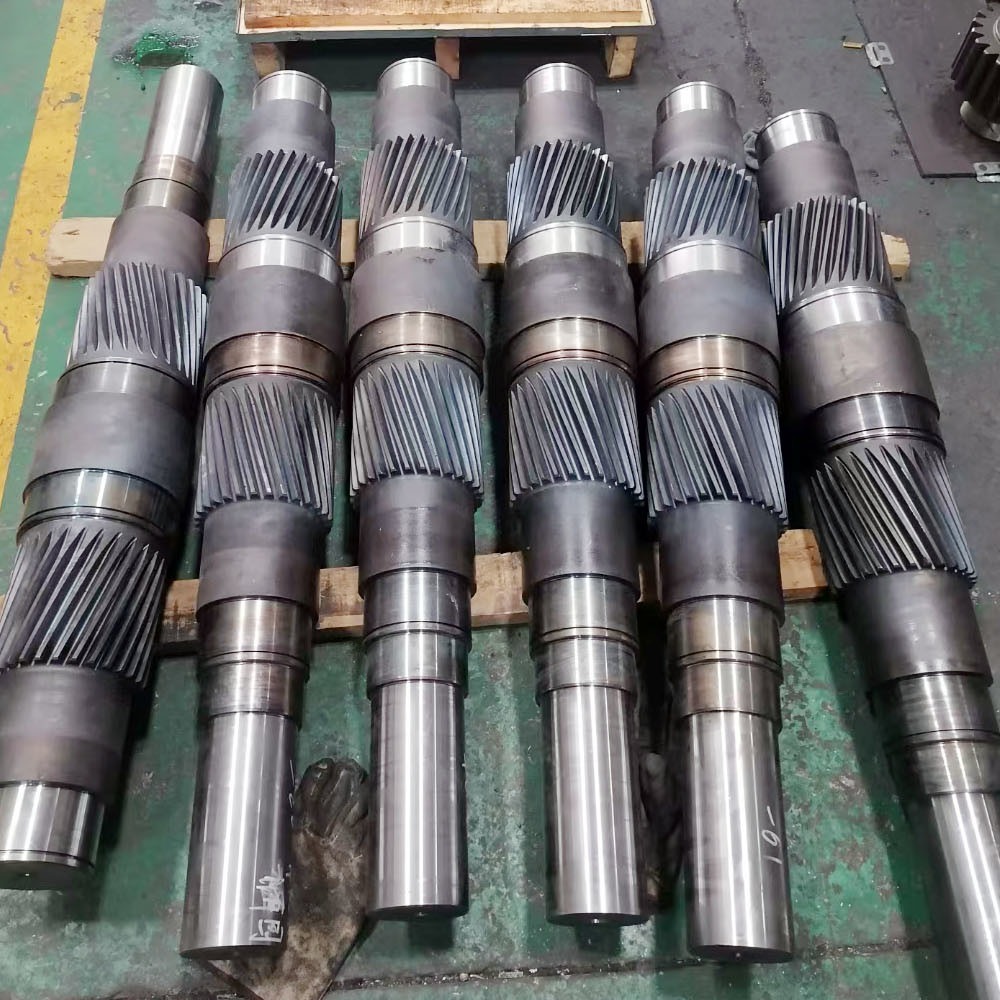

AISI 8620 Stalen dubbele spiraalvormige versnellingsas voor slibpomp
1) Toepassingen van dubbelspiraaltuig
Dubbele spiraalvormige tandwielen zijn geschikt voor krachtige transmissiebehoeften, zoals bij kraan,
marine aandrijvingen of turbines.
2) Kenmerken van dubbelspiraal
a) De twee spiraalvormige tandwielen moeten nauwkeurig op elkaar zijn uitgelijnd, anders zal de stuwkracht niet goed in evenwicht zijn en
de consequentie zal ongunstige trillingen zijn.
b) Dubbele spiraalvormige tandwielen kunnen een hoger rendement bieden dan een enkel helciaal tandwiel.
| Producten | Doppelspiraalversnelling |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Vervaardiging van toerusting |
| Tanden knarsen | √ |
| Module (M) | Op maat gemaakt |
| Aantal tanden (Z) | 26 |
| Drukhoek (α) | 20° |
| Loodhoek | 25° |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Hardheid van het oppervlak | 260-300HB |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Snijden Fressen
Inspectie van het slijpen door warmtebehandeling
