| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | DB220804001 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | $1000/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 75 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 100 Stukken/Maand |
| Merken: | OEM's | Pitch: | 3.819 |
|---|---|---|---|
| Lengte: | 2200 mm | De richting: | Links en rechts |
| Ruwheid: | Ra 0,8 ~ Ra 1.6 | Helixhoek: | 25° |
| Markeren: | Dubbele Spiraalvormige Latschacht 12 Module,40CrNiMoA staal Dubbele Spiraalvormige schacht,OEM Dubbele Spiraalvormige Latschacht |
||

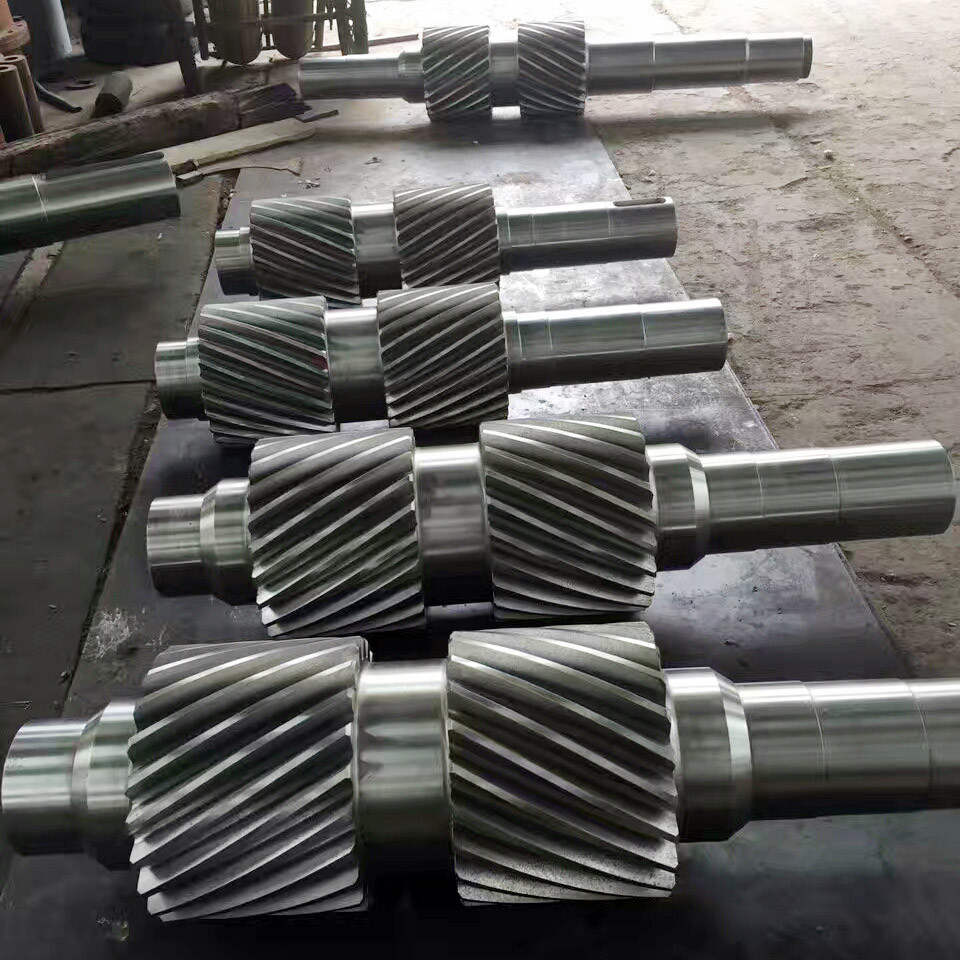

Op maat gemaakte 12 module 40CrNiMoA staal dubbele spiraalvormige versnellingsas
1) Beschrijving van dubbelspiraalverbindingen
De totale oppervlakte van de dubbelspiraalversnellingsbak wordt in twee gelijke helften verdeeld, beide met dezelfde spiraalhoek, maar met tegengestelde handen.
De axiale stuwkrachten zijn tegenover elkaar, de krachten zijn in de tandwiel vervat en worden niet overgedragen aan het lager.
2) Kenmerken van dubbelspiraal
Dubbele spiraalvormige tandwielvormen kunnen de inherente stuwkrachten in evenwicht brengen.
Een hoog laadvermogen en een stabiele transmissie zijn voordelig.
3) Toepassingen van dubbelspiraalgetouwen
Dubbele spiraalvormige tandwielen zijn veel gebruikt voor de energieoverdracht in gasturbines, generatoren, motoren, pompen,
ventilator en compressor in schepen en bouwmachines.
| Producten | Doppelspiraalversnelling |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | 12 |
| Aantal tanden (Z) | 25 |
| Drukhoek (α) | 20° |
| Loodhoek | 15° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
