| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2207003 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $70/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Lange: | 503 mm | Schachthoek: | 90° |
|---|---|---|---|
| Module: | 6.5 | Buitendeursdiameter: | 119.07 |
| De richting: | Rechts | Hardheid: | 58-62 HRC |
| Markeren: | Rechtse Spiraalvormige Konisch Tandwielschacht,spiraalvormige toestelschacht 6,5 Module |
||

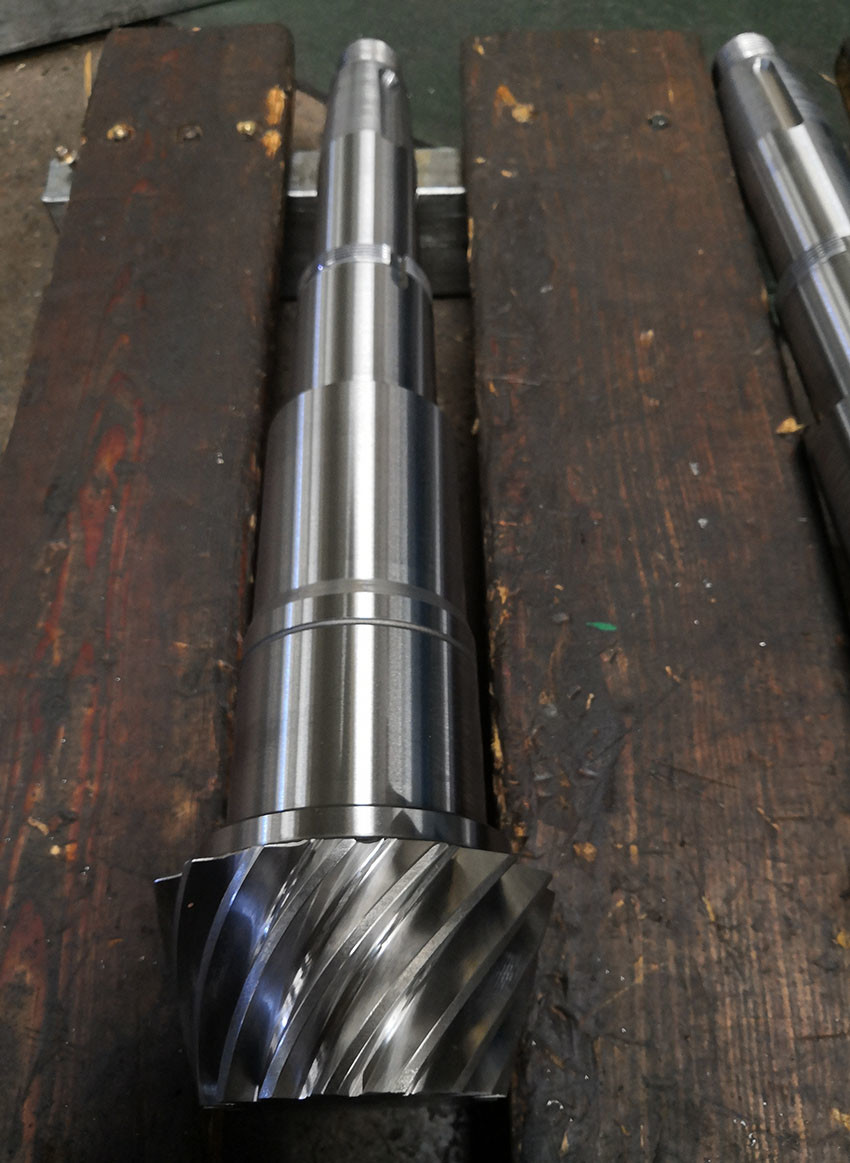

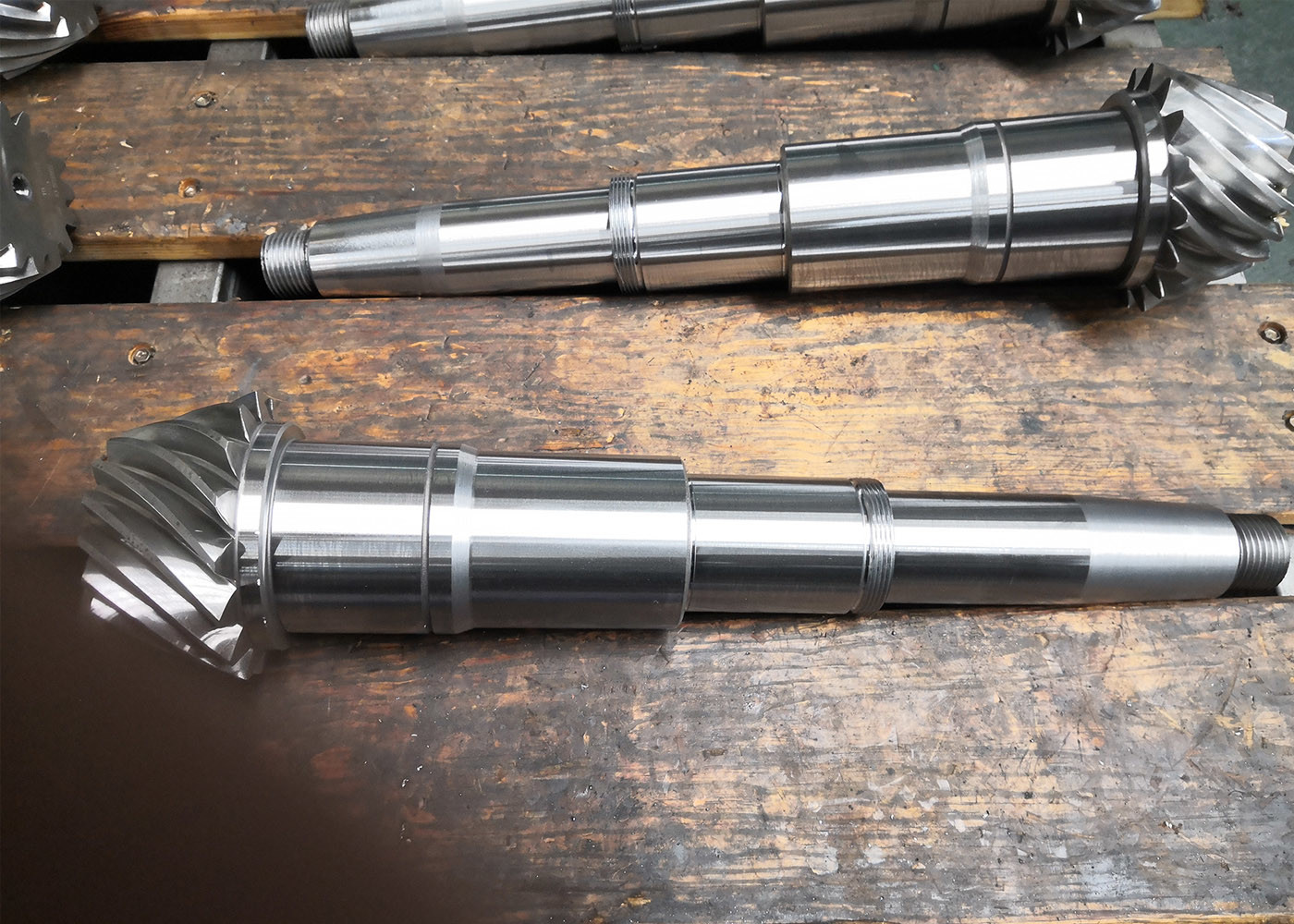

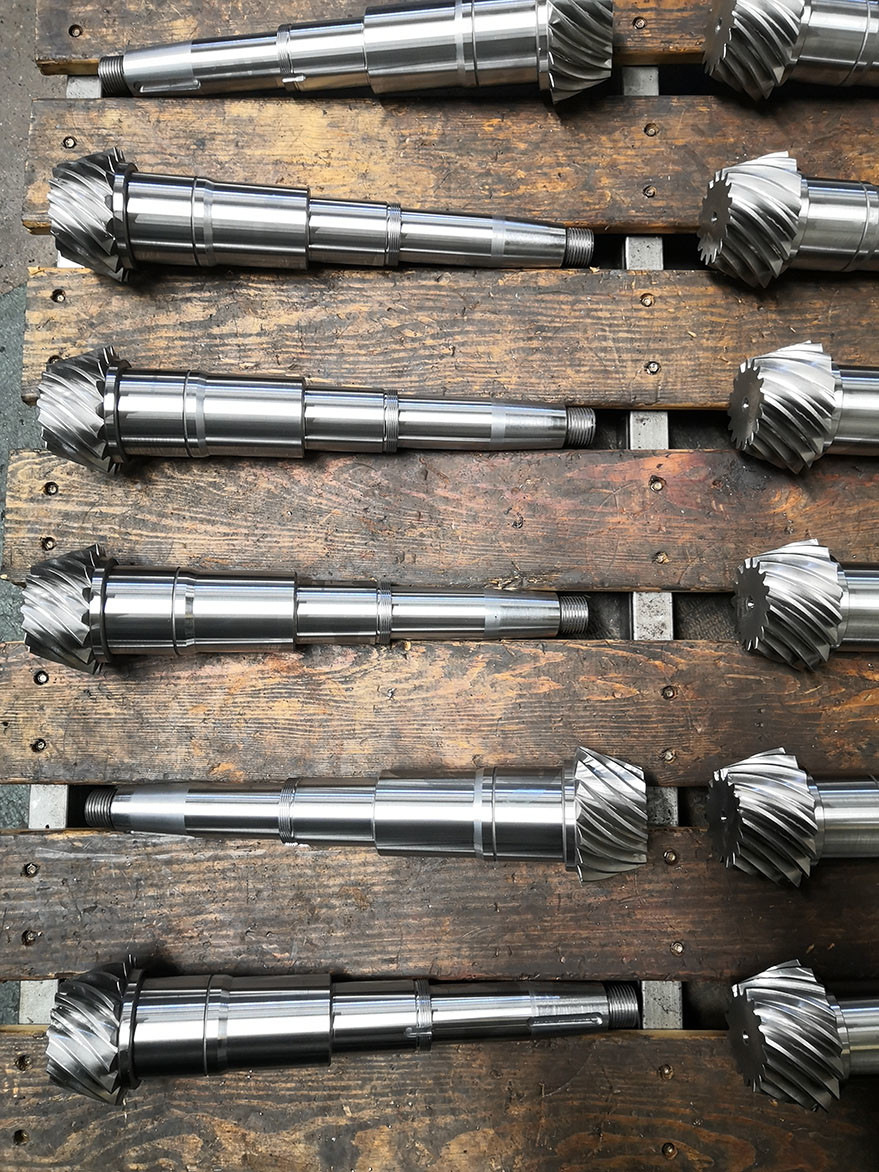

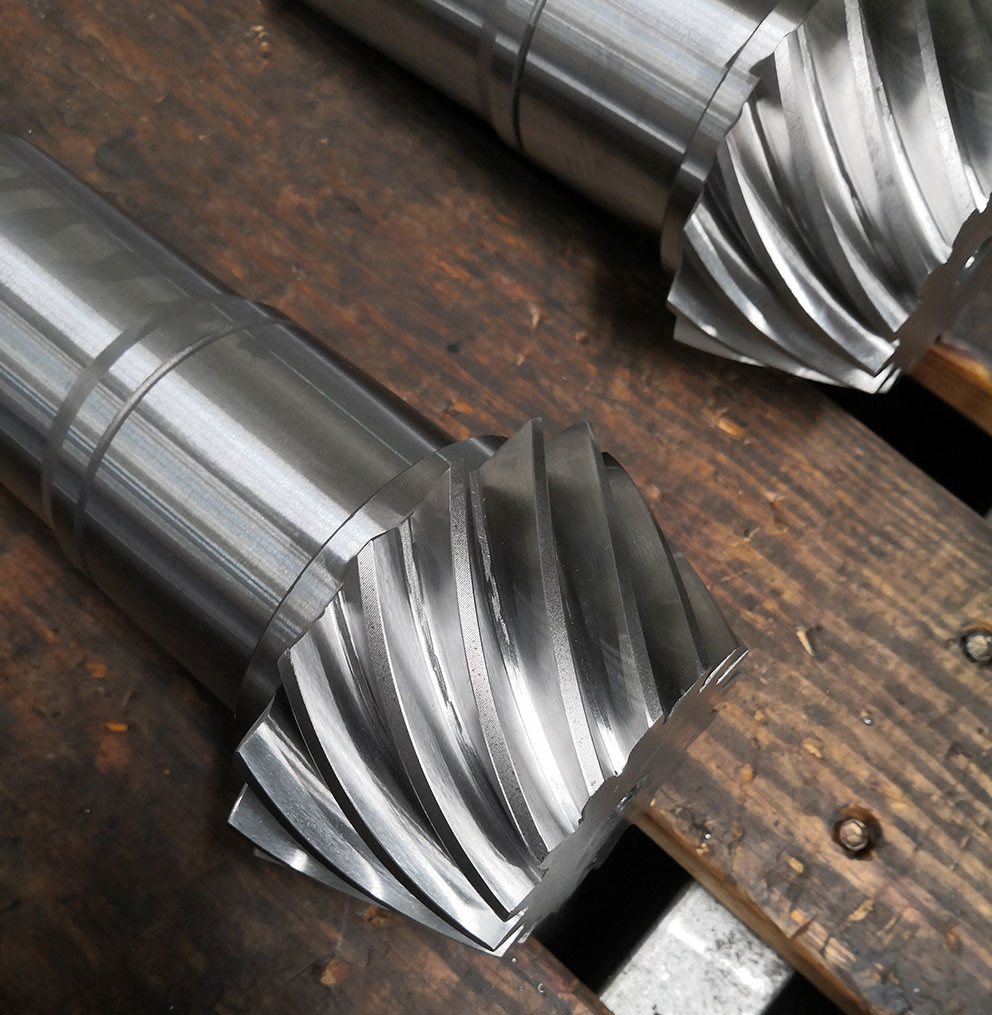

1) Beschrijving van het spiraalvormige schommelgetal
Deze spiraalvormige scharnier is 6.5M 16T met een totale lengte 503mm
De ruwheid van de schacht is Ra 0.8
De diameter van de punt isΦ119.07

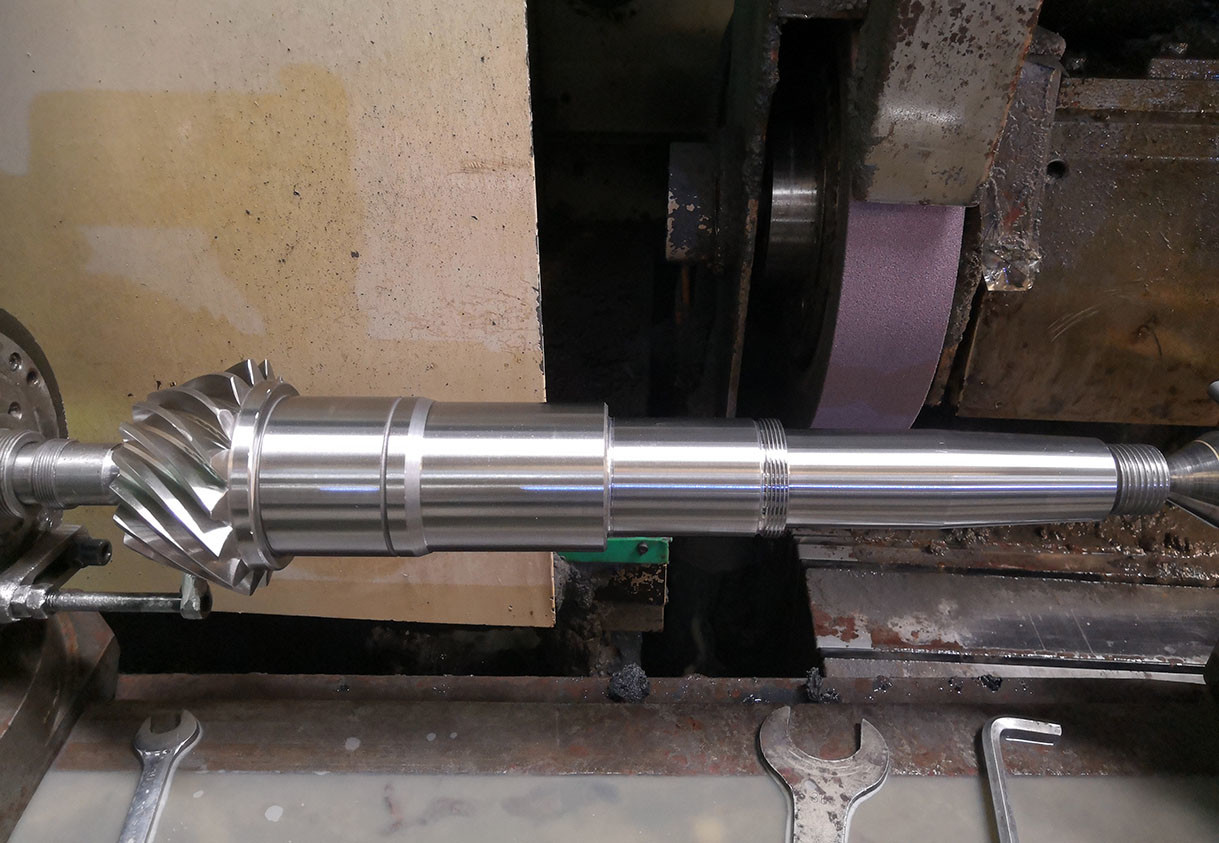

2) Vervaardiging van spiraalbevelgeweren
Materiaal is Qenching en tempering 260-280 HB
Vergasingswarmtebehandeling 58-62 HRC
Verhardde laagdiepte 1,4-1,8 mm
Kernhardheid 35-42 HRC
Vervaardiging van machines en toestellen voor de vervaardiging van elektrische apparatuur
| Producten | Spiraalbevelversnellingsas |
| Op maat gemaakt | √ |
| Materiaal | 20CrMnTi |
| Vervaardiging van tandwielen | Vervaardiging van de volgende materialen: |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 6.5 |
| Aantal tanden (Z) | 16 |
| Drukhoek (α) | 20° |
| Loodhoek | 35° |
| Genauigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
