| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2200802002 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| Breedte: | 75 mm | Profieltype: | Gleason |
|---|---|---|---|
| De richting: | Dat klopt. | Buitendeursdiameter: | 470mm |
| Vervaardiging: | Toestel het Malen | Merk: | OEM |
| Markeren: | Helix 35 graden conische tandwielspiraal,conische tandwielspiraal 10 module,35 graden rechtse helix tandwiel |
||
a) Spiraalvormige kegeltandwielen bieden een hogere sterkte en minder geluid
b) Tandwielen kunnen met een hogere reductieverhouding
c) Spiraalvormige kegeltandwielsets moeten in paren worden vervangen (zowel links als rechts)
2) Draairichting van spiraalvormige kegeltandwielen
a) Rechts
Een rechts spiraalvormig kegeltandwiel is er een waarbij de buitenste helft van een tand in wijzerzin is gekanteld.
b) Links
Een links spiraalvormig kegeltandwiel is er een waarbij de buitenste helft van een tand tegen de klok in is gekanteld.

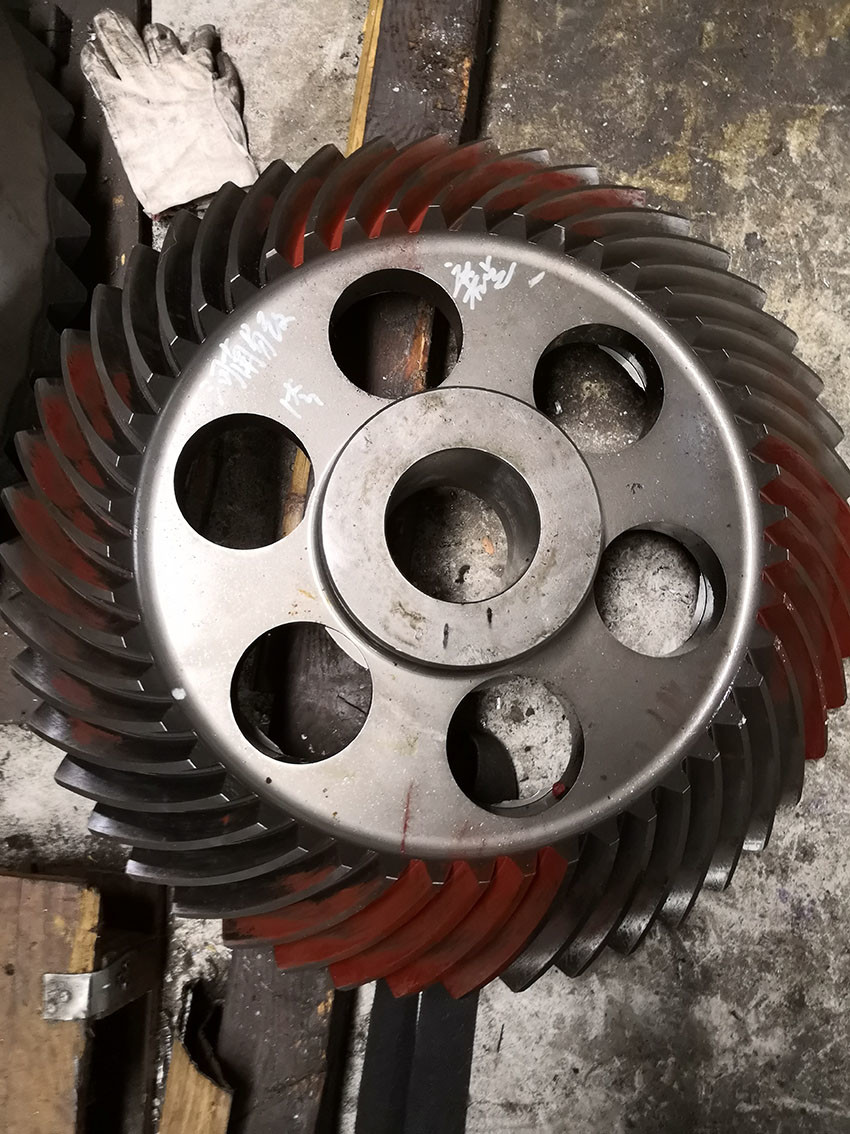

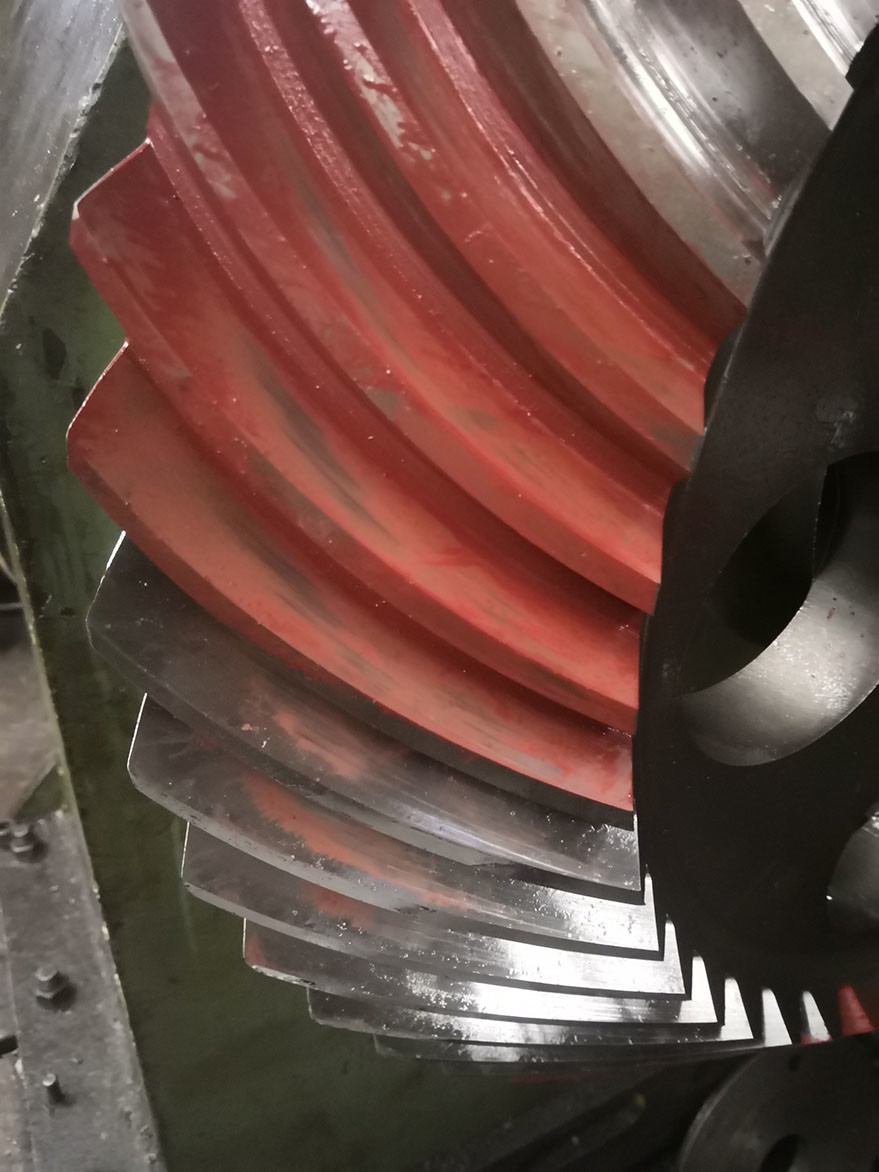

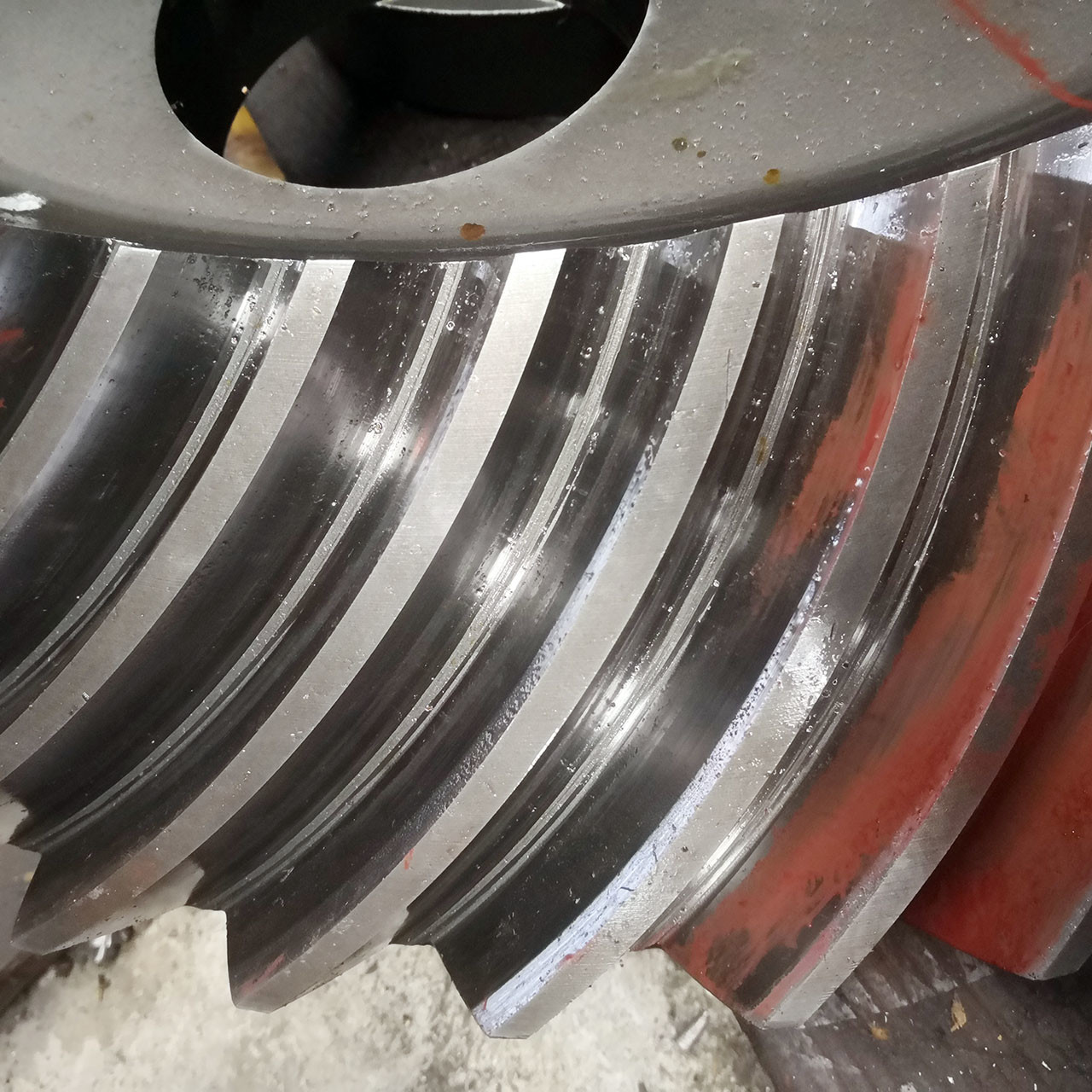

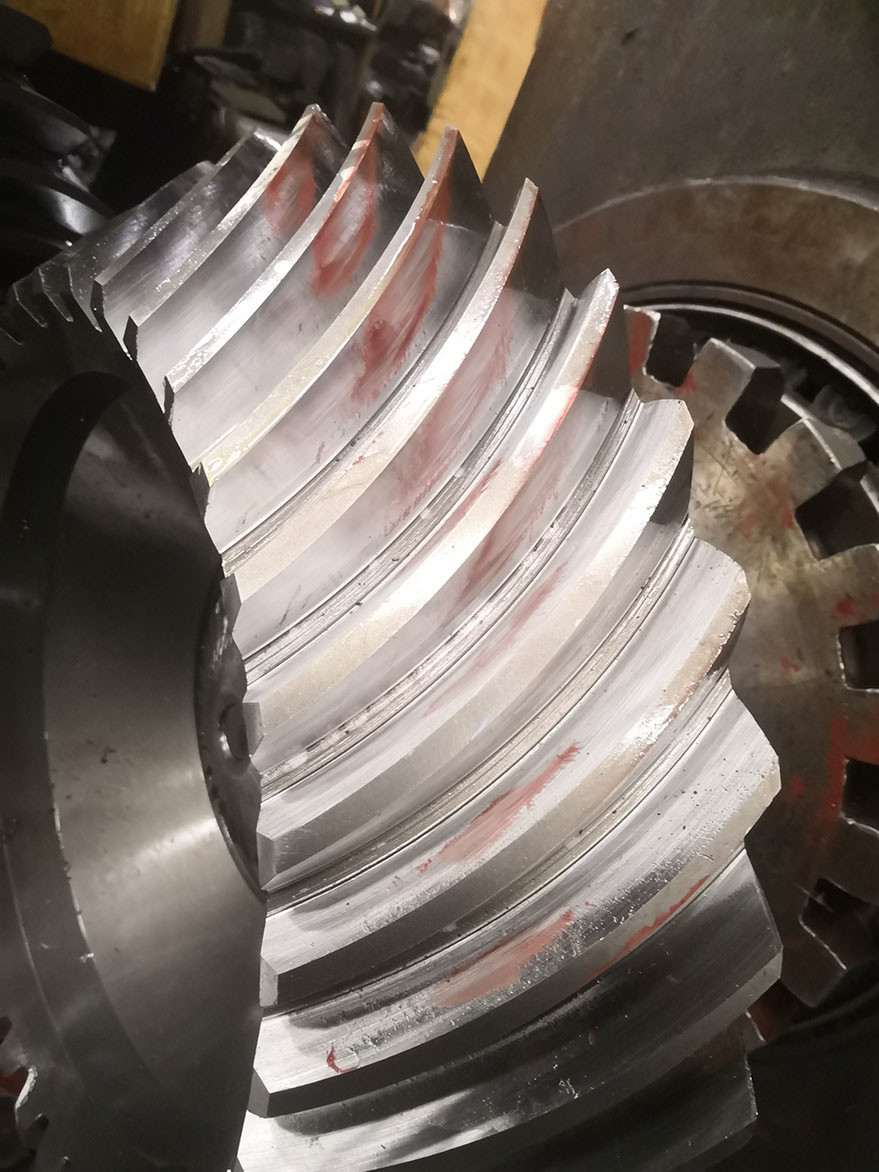

| Producten | Spiraalvormige Kegeltandwielen met Interne Vertanding |
| Op Maat Gemaakt | √ |
| Materiaal | 17CrNiMo6/18CrNiMo7 |
| Tandwiel Tandbewerking | Tandwiel Frezen & Tandwiel Slijpen |
| Diameter Steek | 10 |
| Tandwiel Slijpen | √ |
| Aantal Tanden (Z) | 45T |
| Drukhoek (α) | 20° |
| Spoelhoek | 35° |
| Nauwkeurigheidsklasse | ISO 6 Klasse/ AGMA 11 Klasse |
| Warmtebehandeling | Carboneren |
| Oppervlaktehardheid | 58-62HRC |
| STAALCODE GRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Productie Apparatuur
Productieproces
Smeden Bewerken Snijden
Warmtebehandeling Slijpen Inspectie
