| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HB2207004 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | $1000/ Set |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 67 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 50 reeks/Maand |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| Markeren: | De Reeks van het de Visgraattoestel van de staalfabriek,Het Toestelreeks van de pignonvisgraat,De Visgraattoestellen van de staalfabriek |
||

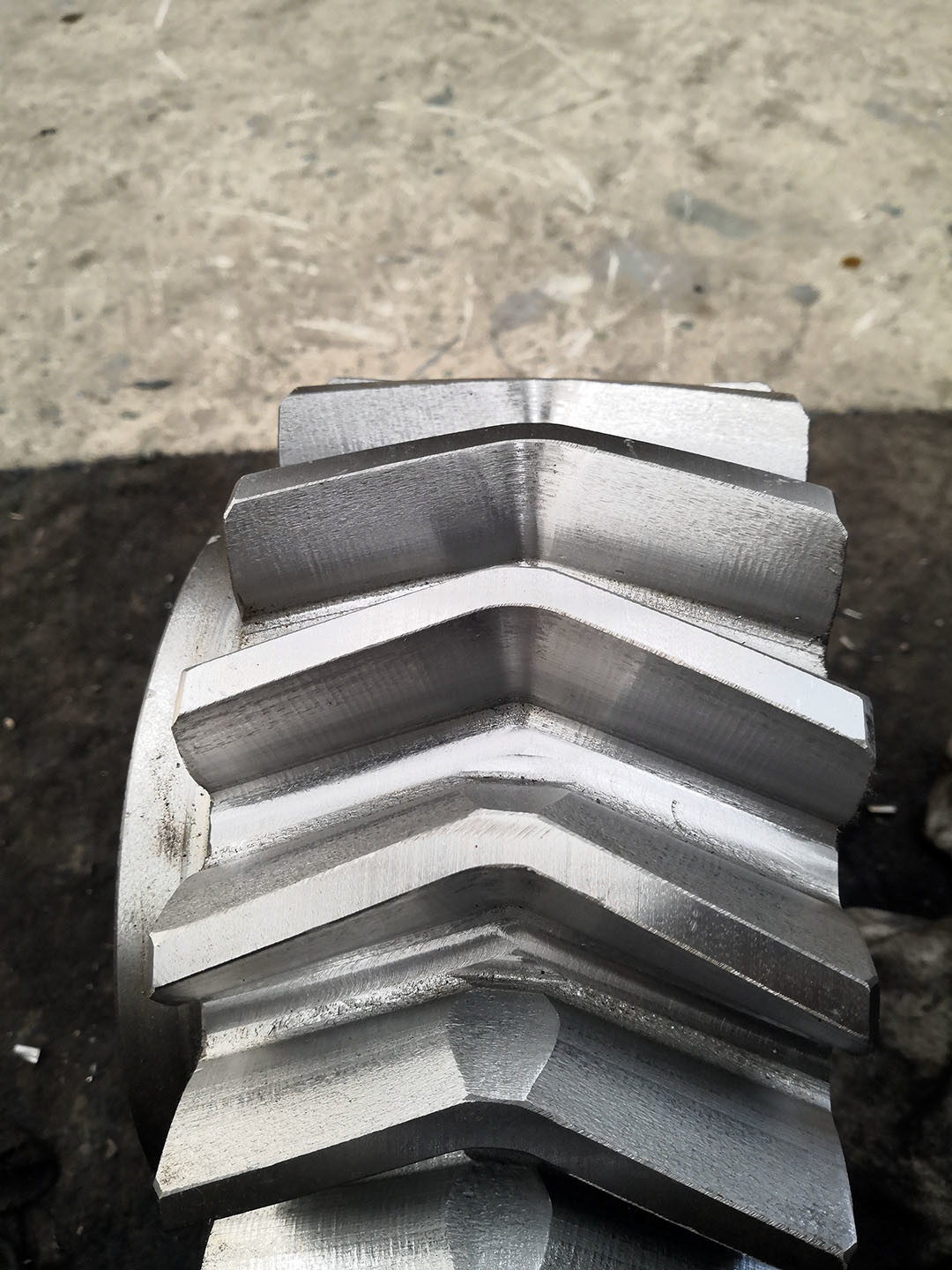

Tandwiel Visgraat Tandwielset Voor Staalfabriek - Visgraat Tandwielen
1) Beschrijving van Visgraat Tandwiel
Een visgraat tandwiel is een specifiek type dubbel schroefvormig tandwiel. Het is een speciaal type tandwielcombinatie van
twee schroefvormige tandwielen met tegengestelde windingen (linker- en rechterhand).
Visgraat tandwielen produceren geen extra axiale belasting.
2) Kenmerken van Visgraat Tandwiel
a) Soepele krachtoverbrenging, omdat er op elk moment meer dan twee tanden in elkaar grijpen.
b) Zonder zijwaartse axiale belasting.
3) Toepassingen van Visgraat Tandwiel
Stoomturbine, zware toepassingen, walserij.
| Producten | Visgraat Tandwiel |
| Op Maat Gemaakt | √ |
| Tandprofiel Type | Visgraat |
| Tandwiel Tanden Fabricage | Tandwiel Frezen |
| Tandwiel Tanden Slijpen | Null |
| Module (M) | 10 |
| Aantal Tanden (Z) | 16 |
| Drukhoek (α) | 20° |
| Spiraalhoek (β) | Op Maat |
| Tandnauwkeurigheidsklasse | ISO 8-9 Klasse |
| Warmtebehandeling | Afschrikken & Ontlaten |
| Oppervlakt hardheid |
| STAALCODEGRADEN VERGELIJKING | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
