| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SB2207003 |
| Min. bestelaantal: | 2 reeksen |
| Prijs: | $300/ Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 62 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 500 reeksen/maand |
| DP: | 1.8 | Teeth Number: | 36& 48T |
|---|---|---|---|
| Helix Angle: | 35° | Material: | SAE 4320 |
| Heat Treatment: | Carburizing | Quality Grade: | ISO 6 Grade AGMA 11 Grade |
| Markeren: | De Spiraalvormige Konische Tandwielen van DP1.8 Gleason,Spiraalvormig Konisch Tandwiel voor Versnellingsbak,DP1.8 spiraalvormig Konisch Tandwiel |
||

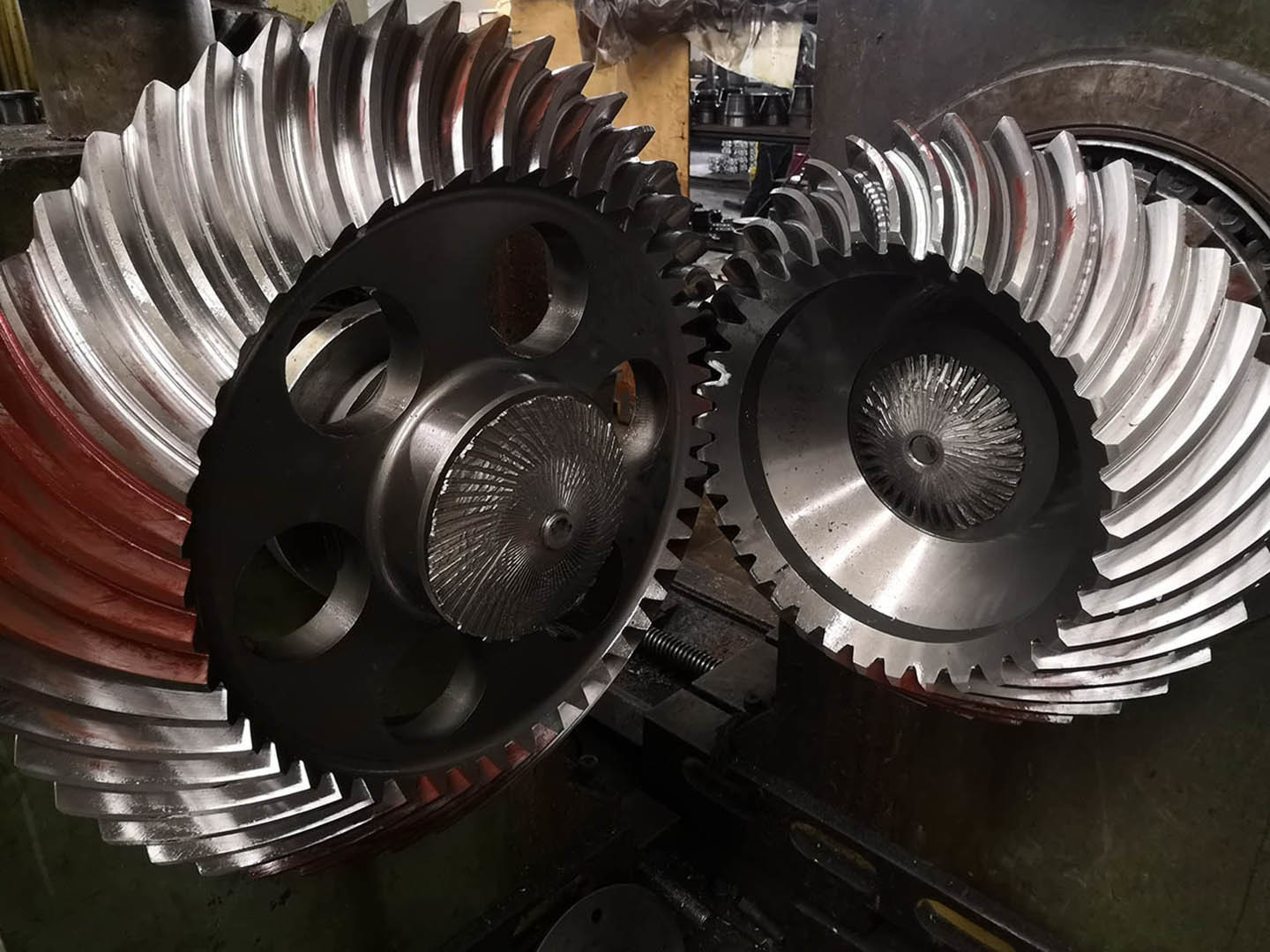

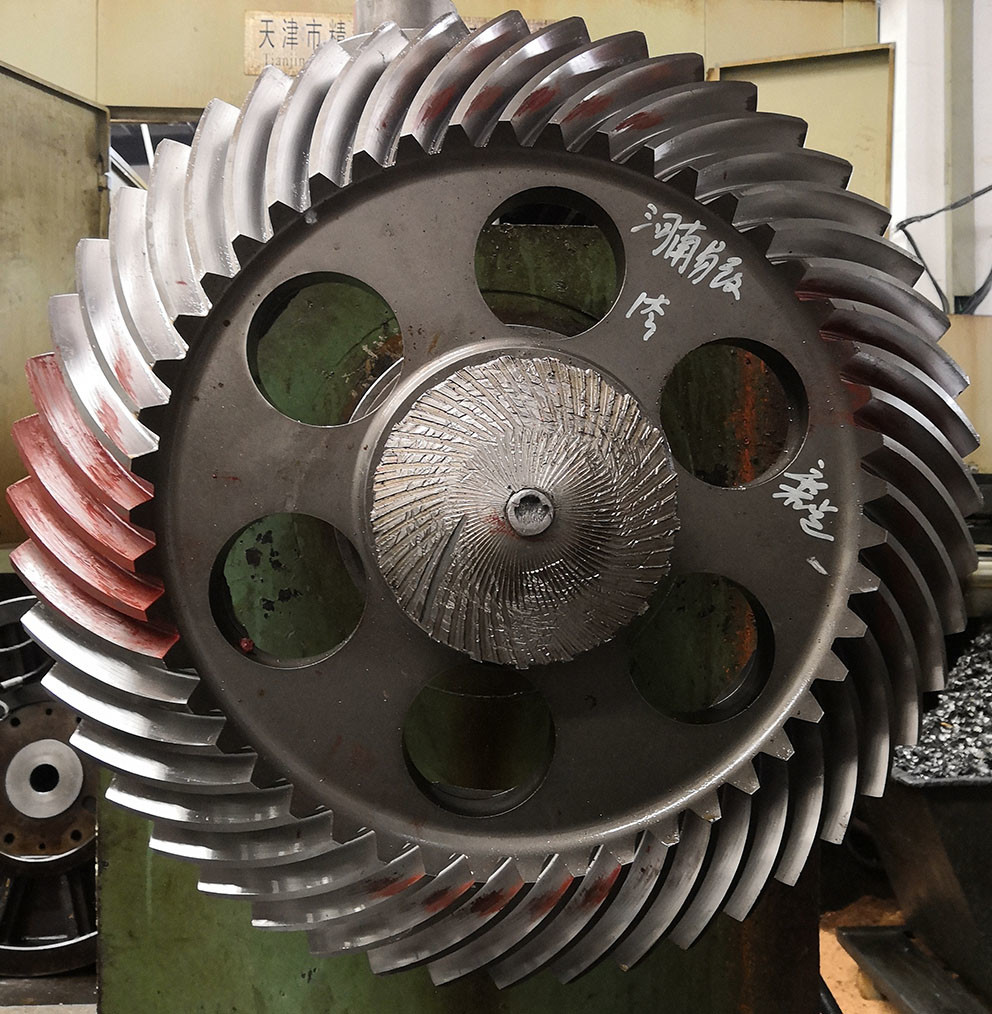

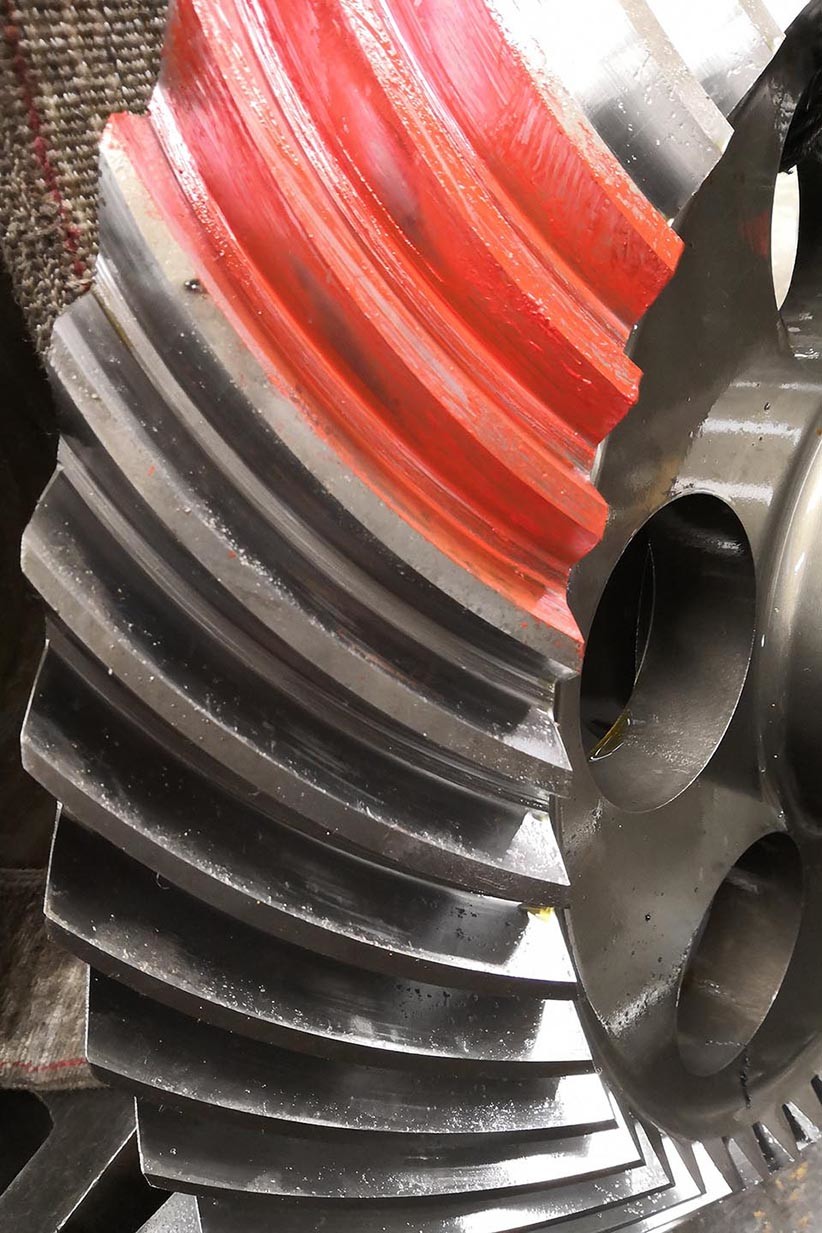

DP1.8 Gleason-type spiraalbevelversnellingen voor versnellingsbakken-helicale bevelversnellingen
1) Beschrijving van het spiraalvormige gebogen versnellingsgestel
Spiral bevel gear is een bevel gear met een spiraalvormige hoek van schuine gebogen tanden.
2) Kenmerken van spiraalvormige scheefraten
a) De vervaardiging van een spriaal schommelband is ingewikkeld in vergelijking met een recht schommelband.
b) Spiraalvormige schommelversnellingen bieden een hogere sterkte en minder geluid
c) tandwielen kunnen met een hogere reductieverhouding
| Producten | Spiraalversnellingsratten met interne spleen |
| Op maat gemaakt | √ |
| Profieltype | SAE 4320/ 20CrNi2MoA |
| Vervaardiging | Vervaardiging van de volgende materialen: |
| Tanden slijpen met tandwielen | √ |
| DP | 1.8 |
| Aantal tanden (Z) | 36 en 48T |
| Drukhoek (α) | 20° |
| Helixhoek (β) | 35° |
| Tanden nauwkeurigheidsgraad | ISO 6 Grade/ AGMA 11 Grade |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
