| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | WG2207001 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | $350/Set |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 58 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 600 reeksen/maand |
| Materiaal: | Verwarmingsmateriaal/ZCuAl10Fe3 Worm Shaft 20CrNiMo | Profieltype: | Verwarmingen |
|---|---|---|---|
| Vervaardigingsproces: | Verwekschaal slijpen | Warmtebehandeling: | Verkoeling van wormschacht |
| Hardheid: | Wormschacht 58-62 HRC | Hoofd nummer: | 2 |
| Markeren: | Cilindrisch Wormschacht en Wormtoestel,het toesteliso 6 Rang van de schachtworm,Het aangepaste Cilindrische toestel van de schachtworm |
||

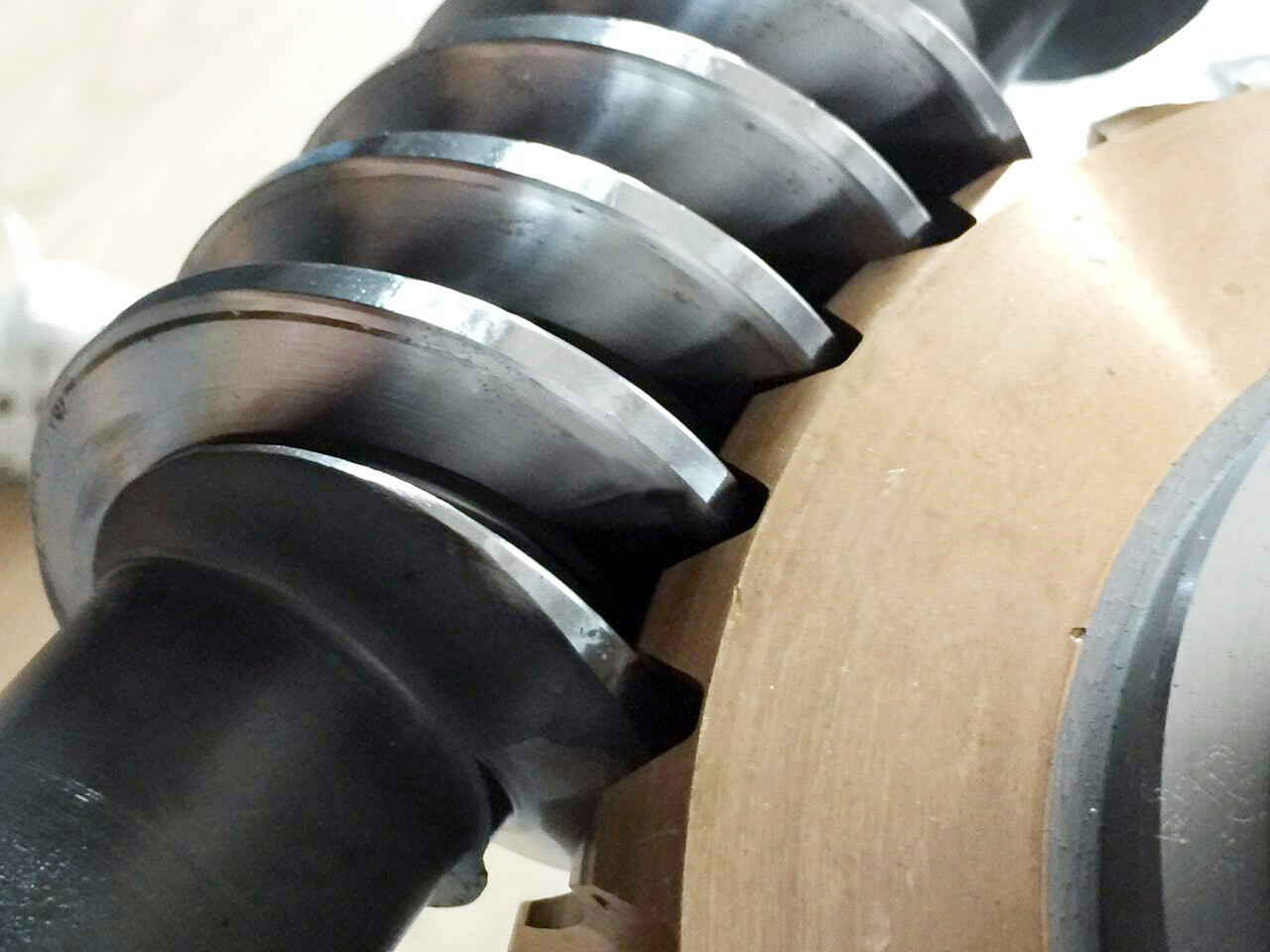

Op maat gemaakte cilindrische wormversnellingen en wormschachten
1) Beschrijving van wormgereedschap en wormschacht
Een wormstaaf is een staaf met ten minste één volledige tand (draad) rond het pitchoppervlak en is de aandrijver van een wormwiel.
Een wormwiel is een tandwiel met tanden die in een hoek gesneden zijn om door een wormwals te worden aangedreven.
Het wormversnellingspaar wordt gebruikt om beweging te verzenden tussen twee assen die 90° tegenover elkaar liggen en op een vlak liggen.
2) Kenmerken van wormgereedschap en wormwals
a) Biedt grote reductieverhoudingen voor een gegeven middelpuntsafstand
b) Stil en soepel messen.
| Producten | Wormversnellingen en wormschachten |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Verwarmingsmiddelen |
| Vervaardiging | Gereedschapsverzorging |
| Tanden knarsen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | Gewoon |
| Loodhoek | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 6 graad |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
