| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | HB2207001 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | 300 |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 60 Dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union |
| Levering vermogen: | 500 Stukken/Maand |
| Materiaal: | 42CrMo/AISI 4140 | Warmtebehandeling: | Het doven & het Aanmaken |
|---|---|---|---|
| Vervaardigingsproces: | Vervaardiging van tandwielen | Kwaliteitsgraad: | De Rang van ISO 8-9 |
| Profieltype: | Visgraattoestel | Spiraalvormige hoek: | 22° |

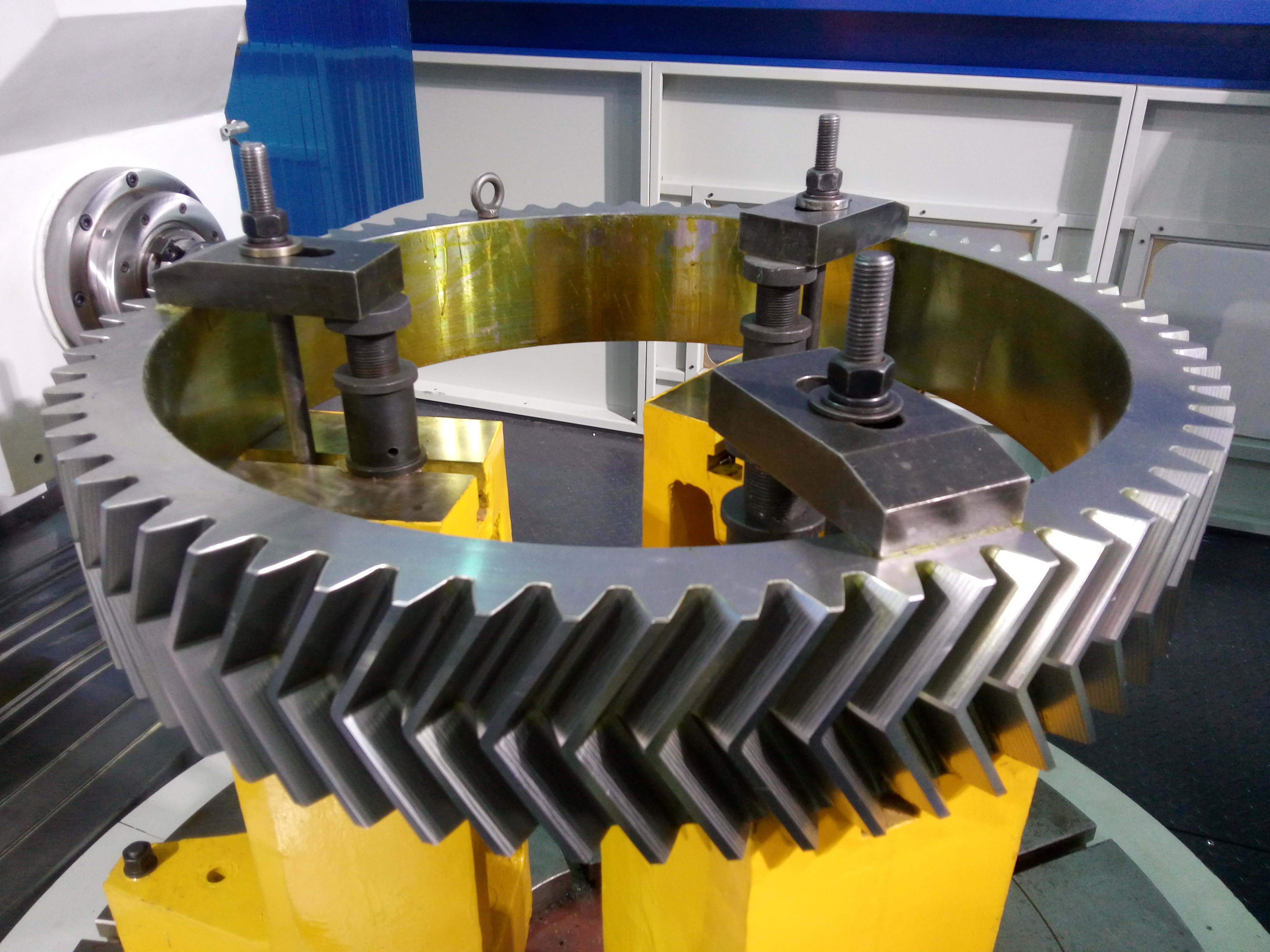

| Markeren: | Visgraattoestellen zonder Centraal Gap,Het toestel van de douane walserij,De Toestellen van de Walserijvisgraat |
||
1) Kenmerken van het visbeengroef
a) De vervaardiging van herringbone-ratten is moeilijker dan die van gelijkwaardige sporenratten of helcialratten.
b) Herringbone-aandrijving produceert geen extra axiale belasting zoals helix-aandrijving.
2) Vervaardigingsproces van de vistuigbouw
met een gewicht van niet meer dan 10 kg
3) Materiaal van visbeengroeven
42CrMo-staal (AISI 4140) of 40CrNiMo (SAE 4320) worden meestal gebruikt voor visbeengroeven
| Producten | Herringbone Gear Set |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Haringbeen |
| Vervaardiging van tandwielen | Vervaardiging van toerusting |
| Tanden slijpen met tandwielen | Nul |
| Module (M) | Gewoon |
| Aantal tanden (Z) | 56 |
| Drukhoek (α) | 20° |
| Helixhoek (β) | Gewoon |
| Tanden nauwkeurigheidsgraad | ISO 8-9-klasse |
| Warmtebehandeling | Verdoofing en tempering |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
