| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 2 sets |
| Prijs: | 300＄ |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Materiaal: | Staal | Breedte: | 10 |
|---|---|---|---|
| Vervaardiging: | Spline Hobbing | Toestelmodule: | 5 |
| Het Aantal van lattanden: | 18 | Centrale afstand: | Op maat |
| Markeren: | Verscheidenheid Spline Gear Shaft,18 Tanden spleen versnellingsas,Sterkte Spline Gear Shaft |
||

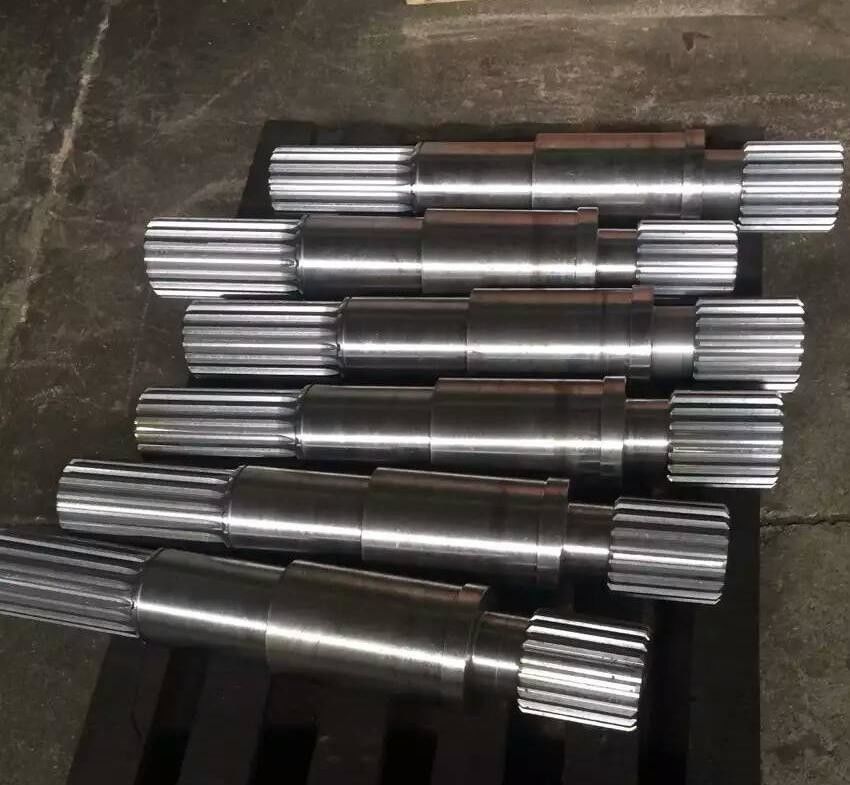

1) Beschrijving van de spleenversnellingsas
De gesplitste as is een kerncomponent in de mechanische transmissie en wordt gebruikt in situaties
waarbij koppel en relatieve beweging gelijktijdig moeten worden overgedragen.
2) Kenmerken van de spleenversnellingsas
a)Het wordt veel gebruikt in autoversnellingsbakken, bouwmachines, luchtvaartmotoren, machinegereedschapspindels, enz.
b) Het kan worden ontworpen als vaste aansluiting of als schuif aansluiting (zoals de aandrijfas van een vierwielaandrijving).
3)Voordelen van de spleenversnellingsas
a) Versadigbaarheid: Het ondersteunt niet alleen statische transmissie met hoog koppel, maar past zich ook aan dynamische asbewegingen (zoals koppelingsbesturingsassen).
b) Compact ontwerp: Spacesparing ten opzichte van sleutelwegverbindingen en geschikt voor lichtgewicht en sterk geïntegreerde apparaten.
| Producten | Splineversnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 0° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
