| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 2 sets |
| Prijs: | 300＄ |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Latmodule: | 6 | Lattanden Nr: | 28 |
|---|---|---|---|
| Profieltype: | Ingewikkelde Lat | Materiaal: | Staal |
| Hardheid: | HRC 58-62 | Vervaardigingsproces: | Lat het Malen |
| Markeren: | Precision Component Spline Gear Shaft,Het Toestelschacht van de transmissielat,Op maat gemaakte spleenversnellingsas |
||

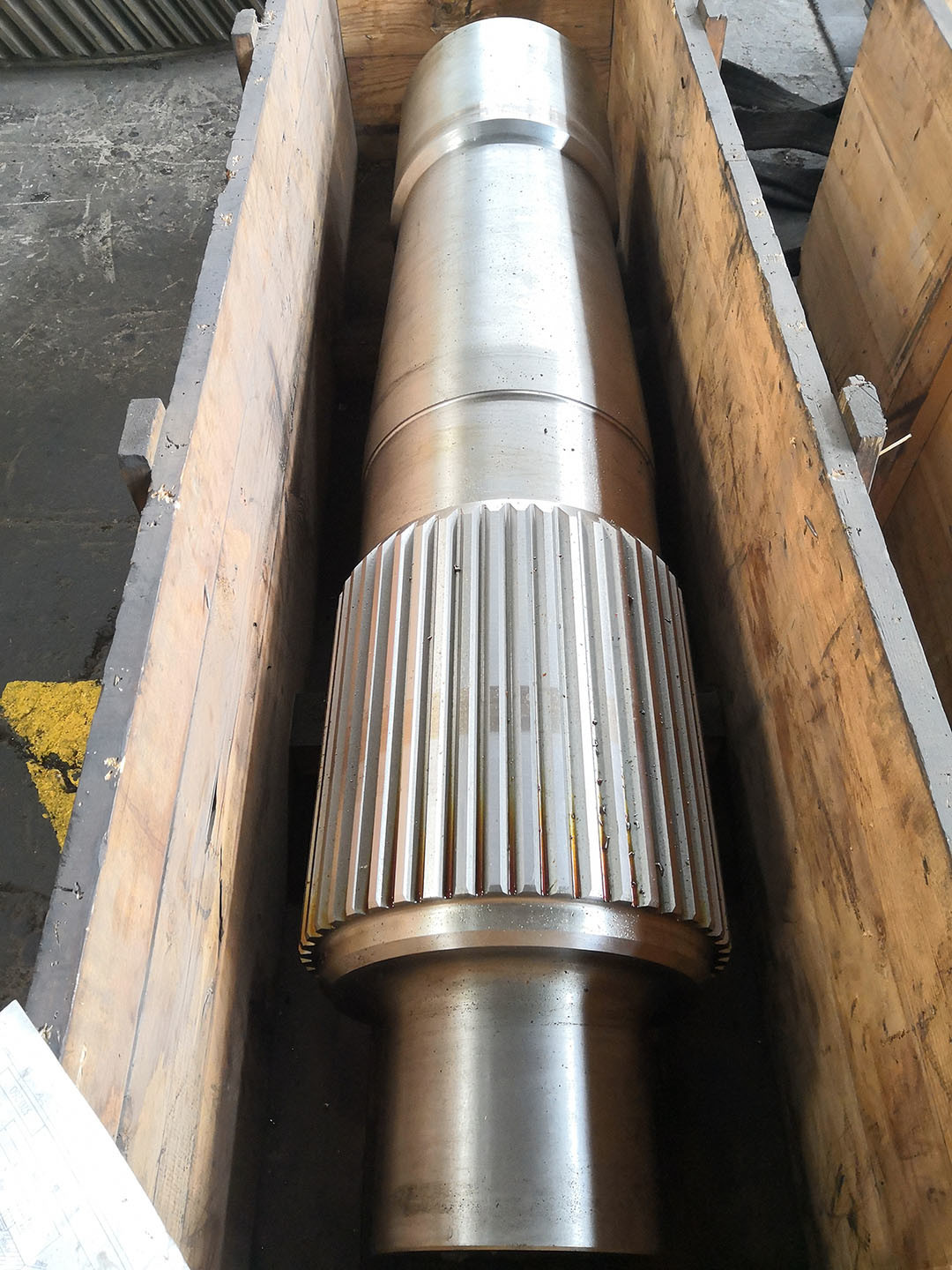

1) Beschrijving van de spleenversnellingsas

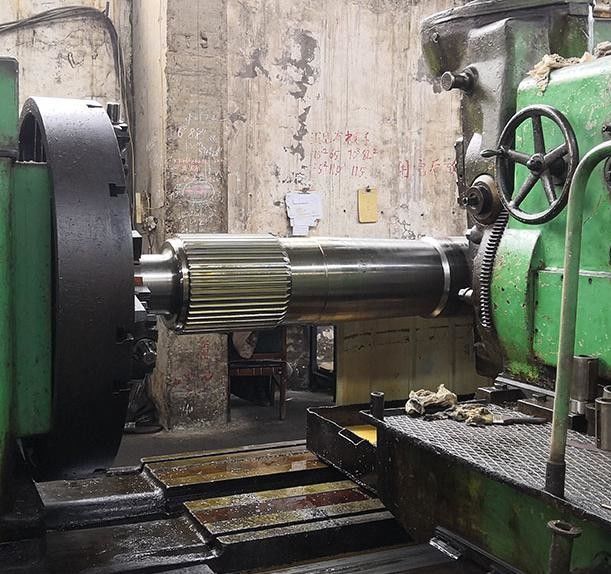

De gesplitste as is een precisiecomponent die is bewerkt door frezen, hobben of koudvormen, enz.
en moet nauwkeurig worden afgestemd op het bijbehorende gesplitste gat.
2) Kenmerken van de spleenversnellingsas
a)Involute splines (zoals die in de DIN/ISO-normen) zijn gemakkelijk af te stemmen en de verwerkingstechnologie is volwassen.
b) Rechthoekige splines hebben een lagere kosten, maar hun centering nauwkeurigheid is iets minder.
3)Voordelen van de spleenversnellingsas
a) Gemakkelijk te monteren: de spline-fit zorgt voor axiale schuiving (zoals de schakelas van een transmissie) met behoud van de betrouwbaarheid van de transmissie.
b) Goede uitwisselbaarheid: gestandaardiseerde splines (zoals SAE, JIS) zijn gemakkelijk te onderhouden en te vervangen.
| Producten | Splineversnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 0° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
