| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Min. bestelaantal: | 2 sets |
| Prijs: | 300＄ |
| Verpakking Details: | Kist van triplex |
| Levertijd: | 60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 500 Reeksen/Maand |
| Het Aantal van toesteltanden: | 36 en 48T | Vervaardigingsvorm: | Toestelmalen |
|---|---|---|---|
| Profieltype: | Gleason | Module: | 16.477 |
| Hardheid van het oppervlak: | HRC58-62 | Profietype: | Gleason |
| Markeren: | Hoge duurzaamheid Spiraal Bevel Gear,62 de Spiraalvormige Konische Tandwielen van HRC |
||

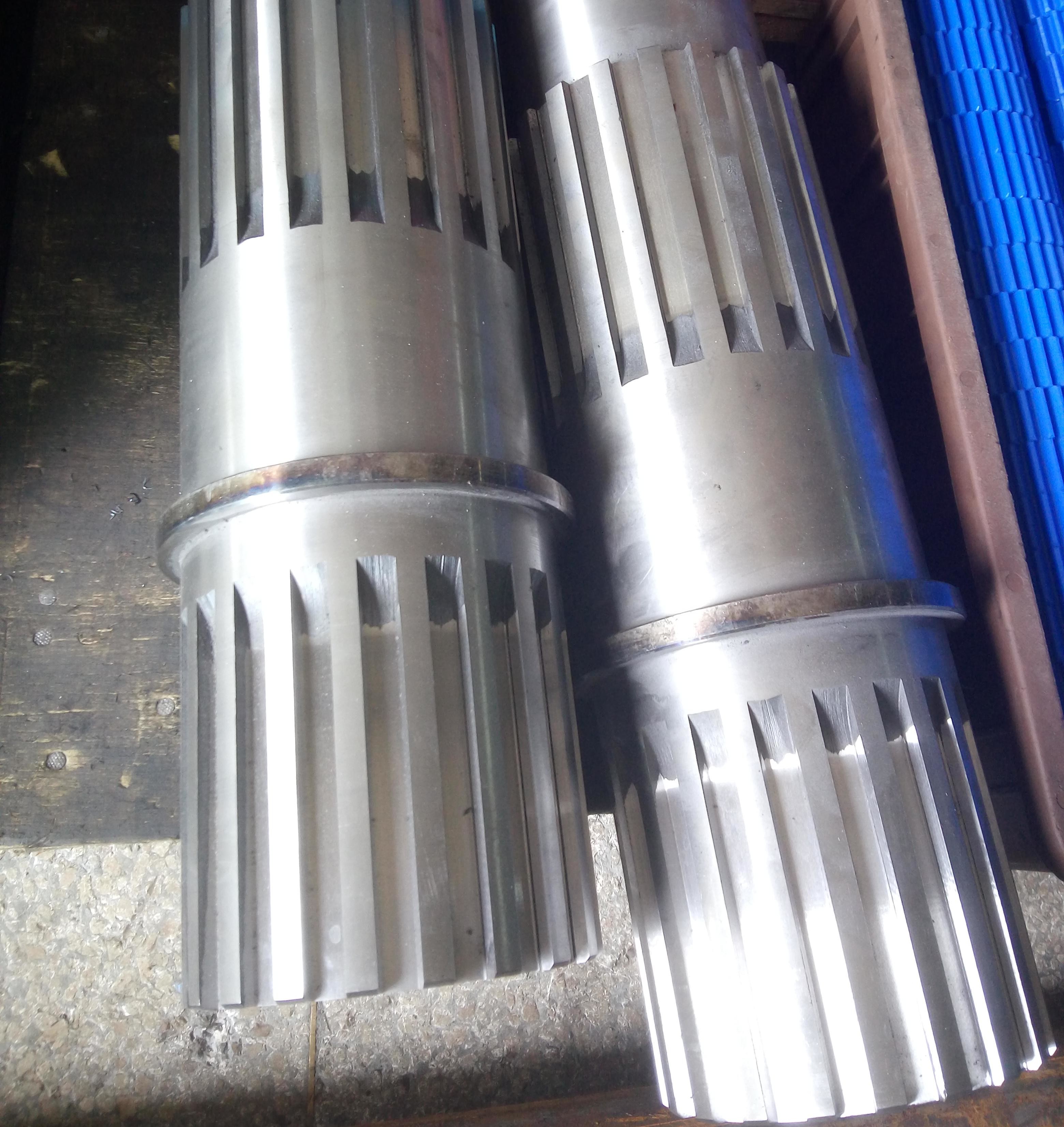

1) Beschrijving van de spleenversnellingsas
Een gesplitste as is een soort transmissieas met lengtegewonden (splines),
die koppel en beweging overbrengt door zich te messen met overeenkomstige spline gaten.
2) Kenmerken van de spleenversnellingsas
a) Het oppervlak van de as wordt bewerk met meerdere gelijkmatig verdeelde uitsteeksels (splines),
die rechte tanden, spiraalvormige tanden of involute tandprofielen kunnen zijn.
b) De splines en assen zijn integraal gevormd om een hoge sterkte en een precieze uitlijning te garanderen.
3)Voordelen van de spleenversnellingsas
a) Efficiënte vermogenstransmissie: het geeft een groter koppel dan gewone platte toetsen en is geschikt voor scenario's met een hoge belasting.
b) Precieze uitlijning: het spleenmaas kunnen automatisch centraal, het verminderen van assemblage fouten en het verbeteren van de transmissie nauwkeurigheid.
| Producten | Splineversnellingsas |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Cylindrische toerusting |
| Vervaardiging van tandwielen | Vervaardiging van tandwielen |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 10 |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 0° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
