| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SS23051201 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $150.0/Piece |
| Verpakking Details: | triplexkrat |
| Levertijd: | 55 dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| type: | Outputschacht | Materiaal: | 17CrNiMo6 |
|---|---|---|---|
| Toestelmodule: | 5 | Latmodule: | 3 |
| De hoek van de toestelpers: | 20° | De hoek van de latpers: | 30° |
| Markeren: | De Latschacht van het outputtoestel,Latschacht voor Planetarisch Toestel,17CrNiMo6 de Schacht van de toestellat |
||

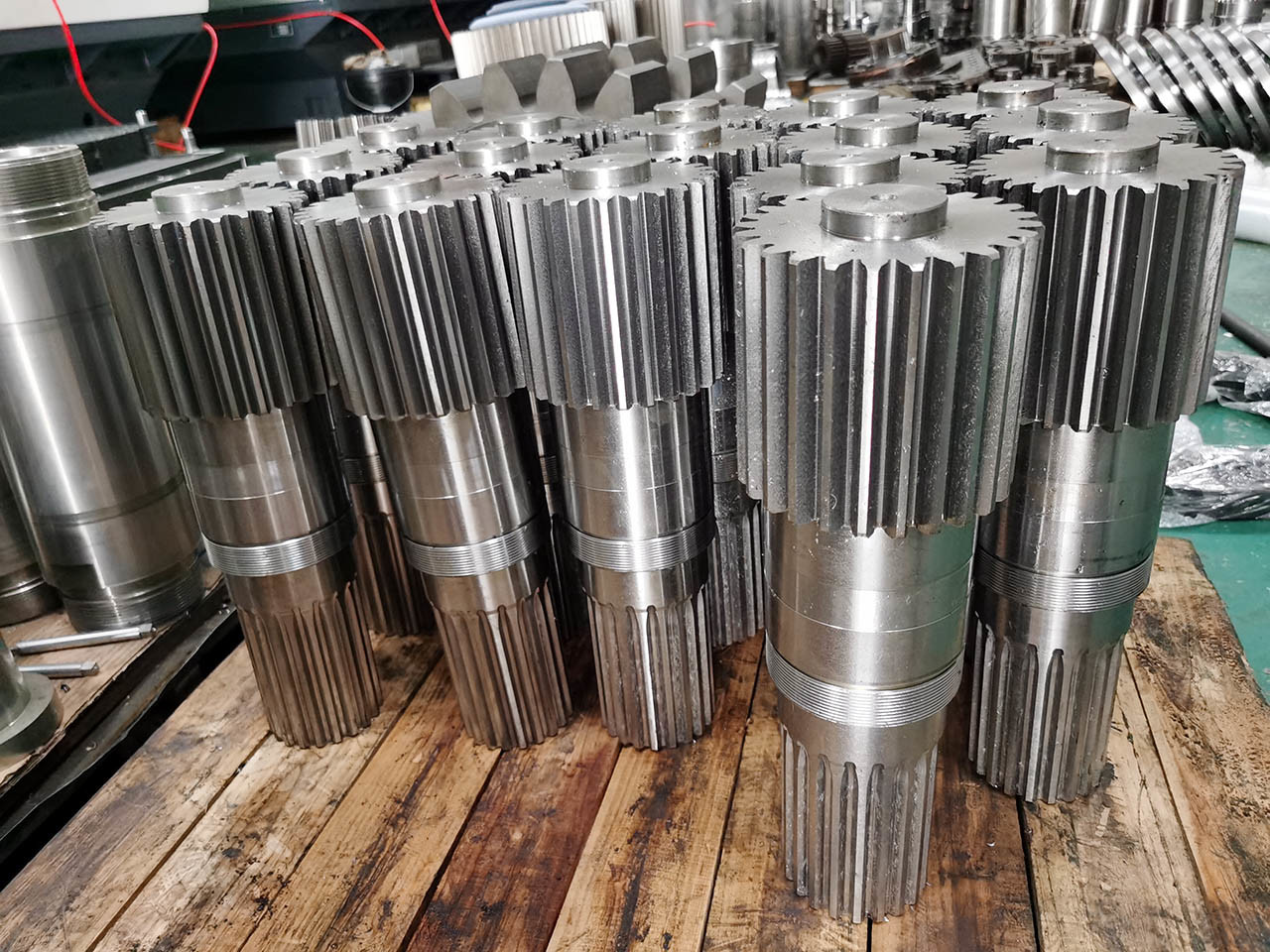

Transmissieversnellingen Uitgangsversnellingsas Uitgangsversnellingsas Voor planetaire versnellingen
Uitgangsschacht van het Planetair Systeem
Verstelmodule: 5
Tanden slijpen met tandwielen
Kwaliteitsgraad: ISO 6-7
Materiaal: smeden van staal
17CrNiMo6
Warmtebehandeling: carburisatie
Oppervlakhardheid: 58-62 HRC
Kernhardheid: 38 HRC
Splint slijpen
Ruwheid van spleen tanden Ra 1.6
| Producten | Uitgangsschacht |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Gea & Spline |
| Vervaardiging van tandwielen | Vervaardiging van de volgende materialen: |
| Tanden slijpen met tandwielen | √ |
| Module (M) | 5/3 |
| Aantal tanden (Z) | 26 |
| Drukhoek (α) | 30° |
| Helixhoek (β) | 0° |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 50-55 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
