| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YIZGEAR |
| Modelnummer: | SS220080703 |
| Min. bestelaantal: | 5 stukken |
| Prijs: | $150.0/Piece |
| Verpakking Details: | Triplexkrat |
| Levertijd: | 55 Dagen |
| Betalingscondities: | L/C, T/T, Western Union, D/P |
| Levering vermogen: | 1000 Stukken/Maand |
| Vervaardigingsproces: | Lat het Malen | Hardheid: | 58-62 HRC |
|---|---|---|---|
| Ruwheid: | Ra1.6 | Cor hardheid: | 32-37 HRC |
| Major Diameter: | 150 mm | Worteldiameter: | 137mm |
| Markeren: | Aangepaste het Toestelschacht van de Transmissielat,20Cr2Ni4 de schacht van de transmissieoutput,20Cr2Ni4 de Schacht van het lattoestel |
||

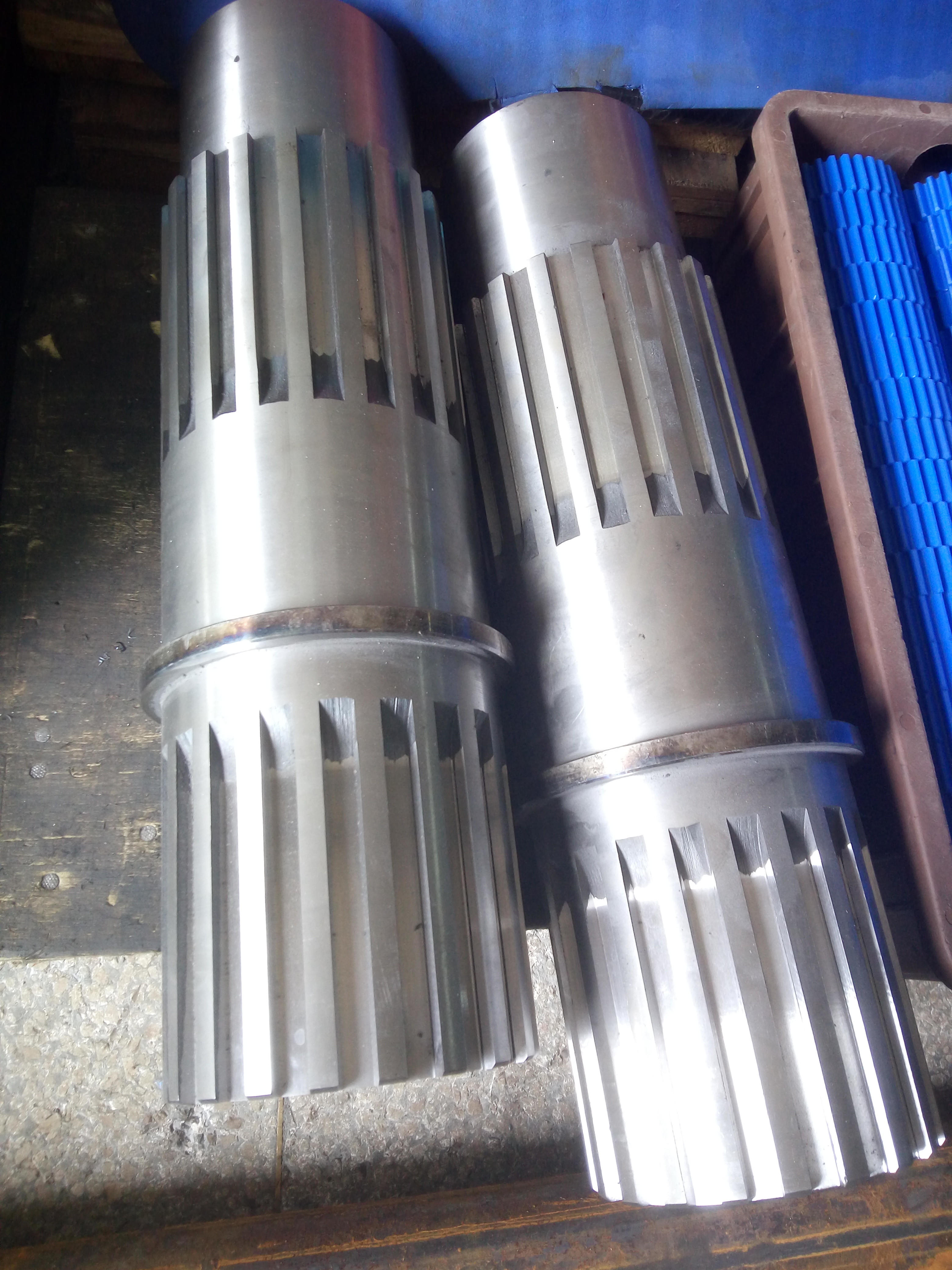

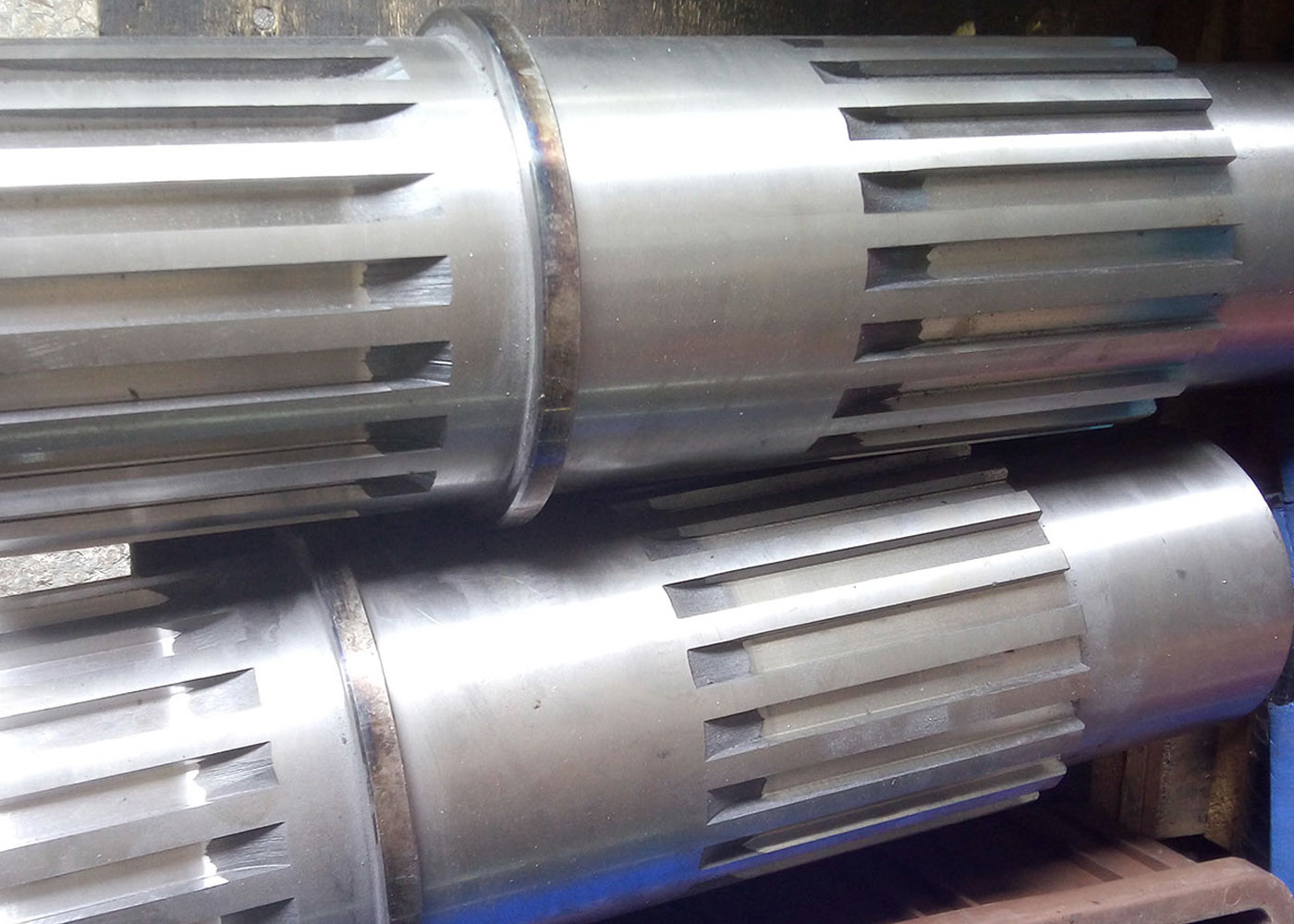

Gepersonaliseerd legeringsstaal 20Cr2Ni4 Spline Grinding Parallel Spline Output Shaft
1) Beschrijving van de Spline-as
Spline-schachten zijn elementen in een mechanische configuratie, bedoeld om koppel over te brengen.
Een spline-as bereikt de transmissie van koppel door te paren met een vrouwelijke spline-boor,
of een andere vorm van koppelingselement dat de beweging in externe richtingen belemmert
buiten het lineaire pad van de configuratie.
2) Kenmerken van spleenschachten
Splines en tandwielen zijn beide bedoeld om koppel over te brengen en beide hebben externe tanden die zich in
plaats met een paringscomponent.
De spinnewals verschilt van de tandwielen doordat ze alle tanden of groeven tegelijkertijd gebruiken om koppel over te dragen.
Bij tandwielen daarentegen wordt één tand tegelijk gebruikt om koppel over te dragen.
3) Soorten spleenschachten
a) Parallelle sleutelspline (interne en externe)
b) involute splines (interne en externe)
c) gekroonde splines (interne en externe)
d) Serrations (interne en externe)
| Producten | Rechthoekige spleenschachten |
| Op maat gemaakt | √ |
| Typ van het versnellingsprofiel | Splint |
| Vervaardiging van tandwielen | Spleenfrees/ Spilnefrees |
| Tanden slijpen met tandwielen | √ |
| Module (M) | Gewoon |
| Aantal tanden (Z) | Gewoon |
| Drukhoek (α) | 30° |
| Helixhoek (β) | |
| Tanden nauwkeurigheidsgraad | ISO-klasse 6-7 |
| Warmtebehandeling | Verkoeling |
| Hardheid van het oppervlak | 58-62 HRC |
| Vergelijking van de staalklassen | |||||
| CHINA/Verenigd Koninkrijk | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
